Batterien parallel oder in Reihe schalten
7 Minuten Lesezeit · Veröffentlicht am 30.09.2026 · Zuletzt geändert am 17.10.2026
Parallel wächst die Kapazität, in Reihe die Spannung. Was das für den Strom bedeutet, warum dieselbe Leistung bei 24V rechnerisch nur ein Viertel des Querschnitts braucht und welche Regeln bei LiFePO4 dazukommen.
In drei Sätzen
Parallel addiert sich die Kapazität, in Reihe die Spannung, der Energieinhalt ist derselbe. Doppelte Spannung heißt halber Strom bei gleicher Leistung und ein Viertel der Verluste, deshalb sind große Anlagen 24V oder 48V. In Reihe gehören nur gleiche Batterien zusammen, parallel am besten auch, und die Verbinder sind gleich lang, sonst arbeitet eine mehr als die andere.
Zwei Schaltungen, zwei Ergebnisse
Zwei Batterien lassen sich auf genau zwei Arten verbinden, und die Wahl entscheidet, was hinten herauskommt.
| Schaltung | Verbunden wird | Spannung | Kapazität |
|---|---|---|---|
| Parallel | Plus an Plus, Minus an Minus | bleibt | addiert sich |
| In Reihe | Minus der einen an Plus der anderen | addiert sich | bleibt |
Zwei Batterien mit 12V und 100Ah ergeben parallel 12V und 200Ah, in Reihe 24V und 100Ah. Der Energieinhalt ist in beiden Fällen derselbe, nämlich 2400Wh. Verschoben hat sich nur, wie er verpackt ist.
Die Reihenschaltung halbiert den Strom
Das ist der Punkt, an dem die Entscheidung praktisch wird. Leistung ist Spannung mal Strom. Wer 1200W entnimmt, zieht bei 12V hundert Ampere und bei 24V nur fünfzig.
Halber Strom, ein Viertel Verlust
Der Spannungsfall über eine Leitung ist dem Strom proportional, die Verlustleistung seinem Quadrat. Aus doppelter Spannung wird also nicht halb so viel Verlust, sondern ein Viertel. Und der zulässige Spannungsfall verdoppelt sich in Volt, weil er in Prozent der Nennspannung gerechnet wird. Beides zusammen: Bei 24V genügt ein Viertel des Querschnitts, den 12V für dieselbe Strecke brauchen.
Deshalb sind größere Anlagen fast immer 24V oder 48V. Bei einem Verbrauch, der bei 12V ein 70-mm²-Kabel verlangt, reicht bei 24V oft 25 mm². Ausrechnen lässt sich das unter Kabelquerschnitt berechnen.
Wann trotzdem parallel
Die Reihenschaltung ist nicht immer möglich. Sie setzt voraus, dass alle Verbraucher mit der höheren Spannung zurechtkommen. In einem Fahrzeug hängt vieles fest an 12V, Beleuchtung, Wasserpumpe, Kühlbox, das Bordnetz selbst. Wer dort auf 24V geht, braucht zusätzlich einen Wandler, und der kostet Geld, Platz und einen weiteren Wirkungsgrad.
Parallel ist außerdem die einfachere Erweiterung: Eine dritte Batterie kommt dazu, ohne dass sich an der Spannung etwas ändert.
Was zusammengeschaltet werden darf
Am einfachsten ist ein Verbund aus gleichen Batterien: gleicher Typ, gleiche Kapazität, gleiches Alter. Wie streng das gilt, hängt an der Schaltung:
- Gleicher Typ, immer. Blei nicht mit Lithium, AGM nicht mit Gel. Die Ladekennlinien passen nicht zusammen.
- In Reihe: gleiche Kapazität und möglichst gleiches Alter. Durch alle Batterien fließt derselbe Strom. Die schwächere ist zuerst leer und zuerst voll, wird also beim Entladen zu tief entladen und beim Laden überladen, und der Unterschied wächst mit der Zeit.
- Parallel: am besten auch gleich. Hier teilen sich die Batterien den Strom. Manche Hersteller erlauben verschiedene Kapazitäten und verschiedenes Alter, andere nur baugleiche Batterien. Was für Ihre gilt, steht im Datenblatt.
Vor dem Zusammenschalten auf gleichen Stand bringen
Der Ausgleichsstrom kennt keine Sicherung
Zwei Batterien mit unterschiedlicher Ladung ergeben beim Verbinden einen Ausgleichsstrom, und den begrenzen nur die Innenwiderstände und das Kabel dazwischen, zusammen wenige Milliohm. Ein halbes Volt Unterschied treibt bei zweimal 3 Milliohm schon rund 80A, ein ganzes Volt das Doppelte.
Deshalb werden Batterien vor dem Zusammenschalten einzeln auf denselben Ladezustand gebracht. Bei Blei heißt das: beide voll. Bei Lithium ebenso: beide einzeln voll laden, wie es Hersteller empfehlen, oder zumindest auf nahezu dieselbe Ruhespannung bringen.
Was bei LiFePO4 dazukommt

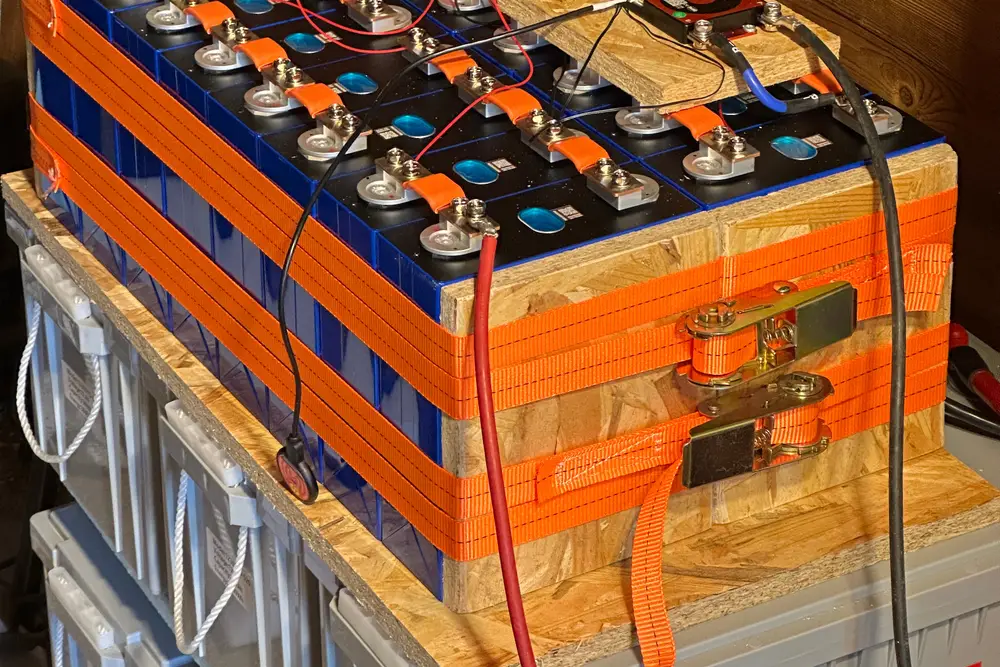

Eine LiFePO4-Batterie bringt meist ein eingebautes Batteriemanagement mit, und das kann abschalten. Daraus folgen zwei Dinge, die es bei Blei nicht gibt.
In Reihe nur, wenn der Hersteller es erlaubt. Schaltet ein BMS in einer Reihe ab, liegt die volle Verbundspannung an der Trennstelle. Nicht jedes BMS ist dafür ausgelegt. Manche Hersteller erlauben bis zu vier Batterien in Reihe, andere keine. Steht im Datenblatt nichts dazu, fragen Sie vor dem Verschalten beim Hersteller nach.
Parallel kann ein BMS allein abschalten. Dann tragen die übrigen Batterien und ihre Verbinder den ganzen Strom des Verbunds. Deshalb bekommt jeder Verbinder den Querschnitt für den Strom des ganzen Verbunds, nicht den für eine einzelne Batterie. Die Gleichlang-Regel gilt bei LiFePO4 wie bei Blei, warum, steht unter Batterieverbindungskabel.
Die Verbinder: gleich lang, gleicher Querschnitt
Für die Verbindung zwischen den Batterien gilt, was für jedes Batteriekabel gilt, nur strenger: Alle Verbinder eines Verbunds haben dasselbe Maß und denselben Querschnitt, an jedem Ende einen Rohrkabelschuh mit der Bohrung des Pols.
- 25 mm²Zwei Batterien parallel, kleiner Wechselrichter. Batteriekabel 25 mm², Paar in Rot und Schwarz mit demselben Maß bestellen.
- 35 bis 50 mm²Verbund für Wechselrichter über 1000W. 35 mm² oder 50 mm², gerechnet mit dem Dauerstrom des Wechselrichters, wie im Querschnittsrechner.
- ReiheMinus der einen an Plus der anderen. Ein einzelnes Kabel je Übergang, so kurz wie der Abstand der Pole. Im Batteriekabel-Konfigurator auf den Zentimeter.
Die Sicherung sitzt am Abgang des Verbunds
Die Hauptsicherung sitzt in der Plusleitung, die den Verbund verlässt, so nah an der Batterie wie möglich. Die Verbinder zwischen den Batterien schützt sie nicht, denn im Verbund kann jede Batterie direkt in einen Fehler hineinspeisen. Deshalb bleiben die Verbinder so kurz wie möglich und werden scheuerfest verlegt. Verlangt der Hersteller Ihrer Batterien eine Sicherung je Batterie, gilt sein Handbuch. Wo die Hauptsicherung genau sitzt, steht unter Wo die Sicherung hingehört, im Abschnitt über zwei parallele Batterien.
Was Sie festhalten sollten
- Parallel addiert Kapazität, in Reihe addiert sich die Spannung.
- Doppelte Spannung heißt halber Strom bei gleicher Leistung, und ein Viertel der Verlustleistung.
- Gleichen Typ immer, in Reihe auch gleiche Kapazität und möglichst gleiches Alter. Parallel entscheidet das Datenblatt.
- Vor dem Verbinden auf gleichen Ladezustand bringen.
- Bei LiFePO4 die Reihenschaltung nur, wenn der Hersteller sie erlaubt.
- Verbinder immer gleich lang und im selben Querschnitt.
