Solarkabel H1Z2Z2-K 4mm²
4 mm² ist der Querschnitt für kurze Wege: Modul an Modul, Modul an Laderegler in der Nähe, die Verlängerung am Balkongeländer. Rund 48 Gramm je Meter, schlank genug für enge Kabeldurchführungen, gefertigt auf den Zentimeter.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 4mm² |
|---|---|
| Norm | EN 50618 |
| Nennspannung | 1000V |
| Gewicht je Meter | 48g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| MC4-Stecker | — | 15g |
| MC4-Buchse | — | 15g |
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 4 mm² gebaut ist

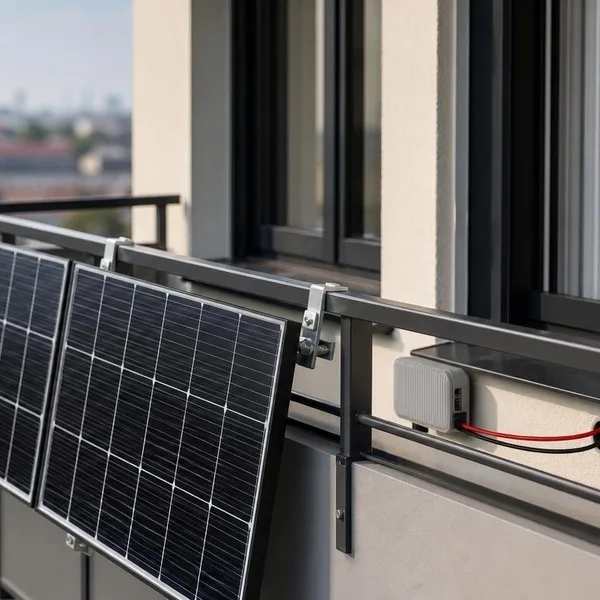

Die kurzen Verbindungen einer Anlage: von Modul zu Modul im Strang, vom Modul zum Laderegler, wenn der nur ein paar Meter entfernt hängt, und die Verlängerung vom Balkonkraftwerk zum Wechselrichter. Mit rund 48g je Meter und einem schlanken Mantel geht 4 mm² durch Kabeldurchführungen, an denen 6 mm² schon klemmt.
Die Grenze setzt die Länge. Auf jedem Meter fällt Spannung ab, und bei 4 mm² macht sich das früher bemerkbar als bei 6 mm². Bis etwa fünf Meter einfacher Länge ist 4 mm² im Feld die Regel. Wer länger liegt oder mehrere Module parallel schaltet, sieht in den Querschnittsrechner für Solarkabel oder nimmt gleich 6 mm².
Diese Enden gibt es für 4 mm²
| Ende | Wofür |
|---|---|
| MC4-Stecker, Original Stäubli | geht in die Buchse am Modul oder am Gerät |
| MC4-Buchse, Original Stäubli | nimmt den Stecker am Modul oder am Gerät auf |
| Offenes Ende | für Schraubklemmen am Laderegler oder einen eigenen Verbinder |
Stecker an einem und Buchse am anderen Ende ist die Verlängerung. Zwei offene Enden sind das Stück vom letzten Steckverbinder bis in die Klemme des Ladereglers. Gemessen wird jeweils bis zum äußersten Ende des Verbinders.
Länge, Farbe, Paar

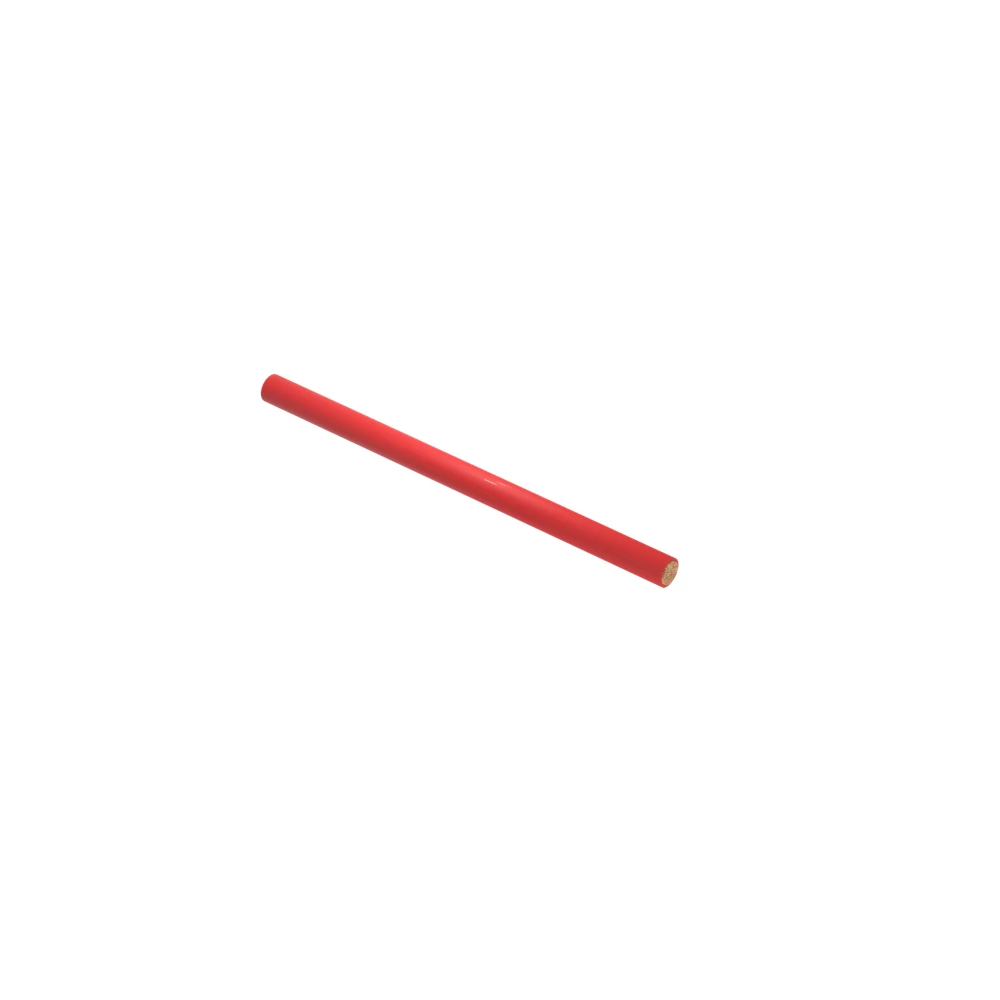

Ab 50cm bis 24m, auf den Zentimeter. Rot für Plus, Schwarz für Minus. Ein Modul braucht beide Leitungen, und die sollten gleich lang sein: Bestellen Sie das Paar mit demselben Maß in beiden Farben. Für die Verlegung im Freien gilt: Kabel nicht in Wasser oder Erde legen, sondern an Halterungen oder in einem Leerrohr führen, das Wasser ablaufen lässt.
FAQ
Reicht 4 mm² für mein Balkonkraftwerk?
Für die üblichen zwei Module am Geländer mit dem Wechselrichter direkt dahinter ja. Liegt der Wechselrichter weiter weg, zum Beispiel im Keller, rechnen Sie den Weg einmal durch. Ab fünf Metern lohnt 6 mm².
Darf ich Solarkabel in der Erde verlegen?
Nicht direkt. H1Z2Z2-K ist für Sonne, Wetter und Ozon gebaut, nicht für dauerhafte Nässe im Boden. Im Erdreich gehört das Kabel in ein Schutzrohr mit Gefälle, aus dem Wasser ablaufen kann.
Sind MC4-Stecker genormt?
Die Bauform ist der Handelsname eines Herstellers, die Anforderungen an Steckverbinder in Photovoltaikanlagen regelt die IEC 62852. Verbinder verschiedener Hersteller sehen gleich aus und passen mechanisch, sind aber nicht immer für die Kombination miteinander geprüft. Unsere Kabel tragen Original Stäubli MC4, das Fabrikat, das an den meisten Modulen werkseitig sitzt.
