Batteriekabel FLY-B 35mm²
35 mm² ist der erste Querschnitt mit Bohrung M12: 276 Einzeldrähte, rund 388 Gramm je Meter.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 35mm² |
|---|---|
| Norm | ISO 6722 |
| Litzen | 276 × 0,4mm |
| Nennspannung | 60V |
| Gewicht je Meter | 388g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| Rohrkabelschuh | M6 | 18,5g |
| Rohrkabelschuh | M8 | 20g |
| Rohrkabelschuh | M10 | 21,3g |
| Rohrkabelschuh | M12 | 21,2g |
| Rohrkabelschuh 90° abgewinkelt | M6 | 18,5g |
| Rohrkabelschuh 90° abgewinkelt | M8 | 20g |
| Rohrkabelschuh 90° abgewinkelt | M10 | 21,3g |
| Rohrkabelschuh 45° abgewinkelt | M6 | 18,5g |
| Rohrkabelschuh 45° abgewinkelt | M8 | 20g |
| Rohrkabelschuh 45° abgewinkelt | M10 | 21,3g |
| Stiftkabelschuh | — | 11,7g |
So wird die Drehrichtung gezählt
Blickrichtung: von außen auf Ende 2, das Kabel läuft hinter dem Kabelschuh weg.
-
0°
Beide Kabelschuhe liegen in einer Ebene.
-
90°
Eine Vierteldrehung gegen den Uhrzeigersinn.
-
180°
Ende 2 zeigt genau entgegengesetzt zu Ende 1.
-
270°
Eine Dreivierteldrehung gegen den Uhrzeigersinn, also eine Vierteldrehung im Uhrzeigersinn.
Die Drehung wird bei der Fertigung festgelegt und lässt sich danach nicht mehr ändern. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 35 mm² gebaut ist

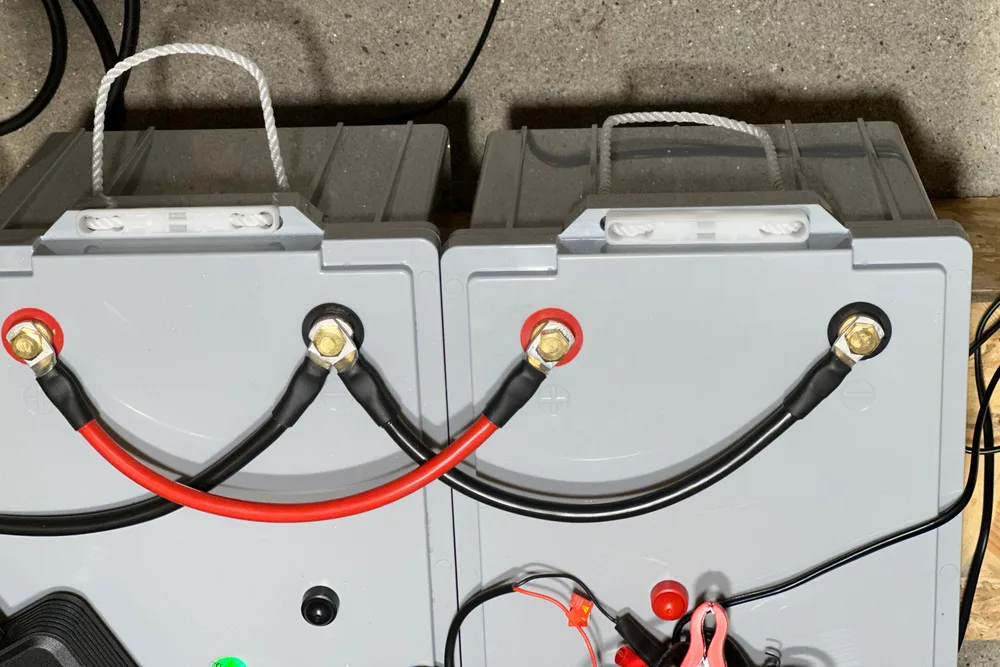

Die Verbindung vom Speicher zum Wechselrichter in Anlagen, wie sie in den meisten Häusern, Booten und Reisemobilen stehen, dazu die Parallelschaltung mehrerer Speichermodule und der Weg von der Batterie zur Sammelschiene. Der Leiter hat 276 Einzeldrähte zu je 0,40mm, das Kabel wiegt rund 388g je Meter. Es ist das erste im Programm, das sich mit einem M12-Rohrkabelschuh bestellen lässt, wie ihn große Sammelschienen und manche Wechselrichter verlangen.
Ob 25 oder 35 mm² richtig ist, entscheidet die Anleitung des Wechselrichters und die Länge des Weges. Bei gleichem Strom sinkt der Spannungsfall mit dem Querschnitt, und ein Wechselrichter, der bei Last unter seine Abschaltspannung fällt, ist meist nicht defekt, sondern zu dünn angeschlossen.
Diese Enden gibt es für 35 mm²
| Bauform | Bohrung | Wofür |
|---|---|---|
| Rohrkabelschuh, gerade | M6 · M8 · M10 · M12 | Speichermodule, Wechselrichter, Sammelschienen |
| Rohrkabelschuh, 45 oder 90 Grad abgewinkelt | M6 · M8 · M10 | Anschlüsse in flachen Gehäusen |
| Stiftkabelschuh | — | Schraubklemmen, sofern das Gerät 35 mm² aufnimmt |
| Offenes Ende | — | Meterware in ganzen Metern |
Länge, Farbe und ein Rat zum Messen
Ab 10cm bis 24m, in Rot oder Schwarz, gemessen bis zur Bohrungsmitte, am 90°-Rohrkabelschuh bis zur Auflagefläche und am Stiftkabelschuh bis zur Spitze. Ein 35 mm² lässt sich nicht mehr scharf abknicken: Rechnen Sie an jeder Ecke eine Handbreit für den Bogen dazu, und legen Sie den Weg am Einbauort einmal mit einem Stück Schnur nach, bevor Sie bestellen.
Die Fertigung, vom Zuschnitt über die Dornpressung bis zum Schrumpfschlauch mit Innenkleber, steht auf der Kategorieseite Batteriekabel.
FAQ
Muss die Sicherung in dieses Kabel?
In die Plusleitung von der Batterie zum Wechselrichter gehört eine Sicherung, so nah am Pol wie möglich. Sie schützt das Kabel, nicht das Gerät. Wo sie sitzen sollte und welche Bauform passt, steht in Wo die Sicherung hingehört.
Kann ich 35 mm² auch löten statt pressen?
Nein. Lötzinn kriecht unter Dauerlast, die Verbindung lockert sich, und der Leiter wird hinter der Lötstelle steif und bricht bei Vibration. Für Batteriekabel gilt Verpressen, und zwar mit dem Dorn. Deshalb liefern wir keine gelöteten Enden.
