Solarkabel

Warum Solarkabel eine eigene Bauart ist

Auf der Gleichstromseite einer Photovoltaikanlage liegen zwei Belastungen an, die ein gewöhnliches Kabel nicht lange aushält: Sonne und Wetter. Ein Modulkabel liegt jahrelang im Freien, oft ungeschützt auf einem Dach oder an einem Balkongeländer.

H1Z2Z2-K nach EN 50618 ist dafür gebaut. Die Bezeichnung liest sich Zeichen für Zeichen: H für die harmonisierte europäische Norm, 1 für 1500V Gleichspannung, Z2 für den vernetzten Isolierwerkstoff, das zweite Z2 für den ebenso vernetzten Mantel und K für den feindrähtigen Leiter. Vernetzt heißt, der Kunststoff ist chemisch quervernetzt und kann nicht mehr schmelzen, sondern nur noch erweichen.

Daraus folgen die Eigenschaften, auf die es ankommt: doppelt isoliert, halogenfrei, beständig gegen Sonneneinstrahlung, Ozon und Kälte. Der Leiter ist verzinnt, was die Kupferoberfläche vor Korrosion schützt — bei einer Leitung, die zwanzig Jahre draußen liegen soll, ist das kein Beiwerk.

Original Stäubli MC4, nicht nachgebaut

Die Steckverbinder sind Original Stäubli MC4. Das ist keine Kleinigkeit: Nachbauten sehen gleich aus, passen mechanisch sogar zusammen, haben aber andere Kontaktflächen und andere Dichtungen. Wo Original und Nachbau aufeinandertreffen, entsteht eine Steckstelle mit erhöhtem Übergangswiderstand — die Stelle, die nach ein paar Jahren warm wird.

Verpresst und gesteckt wird im selben Fachbetrieb, der auch die Batteriekabel fertigt: Kabelkonfektion seit 1991, daneben komplette Kabelbäume für Industriekunden.

Wofür Sie Solarkabel einsetzen

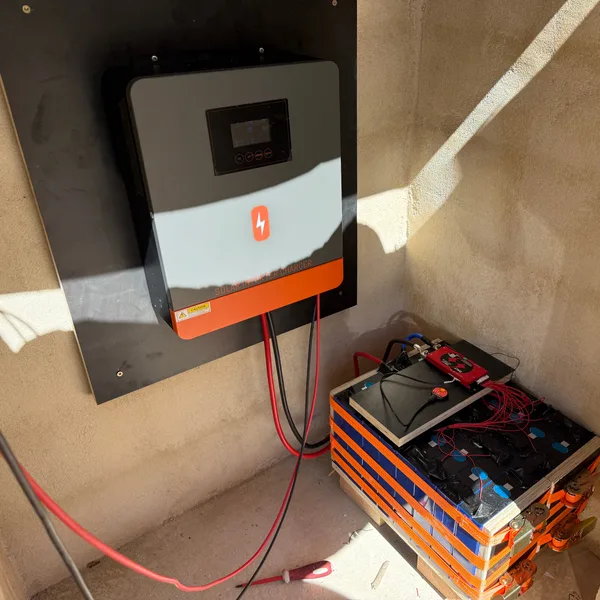

Fast alles, was bei uns bestellt wird, geht in kleine Anlagen mit Batteriespeicher — im Inselbetrieb ohne Netz genauso wie mit Netzanschluss.

Balkonkraftwerk

Zwischen Modul und Wechselrichter liegen oft nur wenige Meter, aber die führen um ein Geländer, durch eine Wanddurchführung oder an der Hauswand entlang. Ein Kabel auf genau diese Länge spart die Schlaufe, die sonst irgendwo hängt.

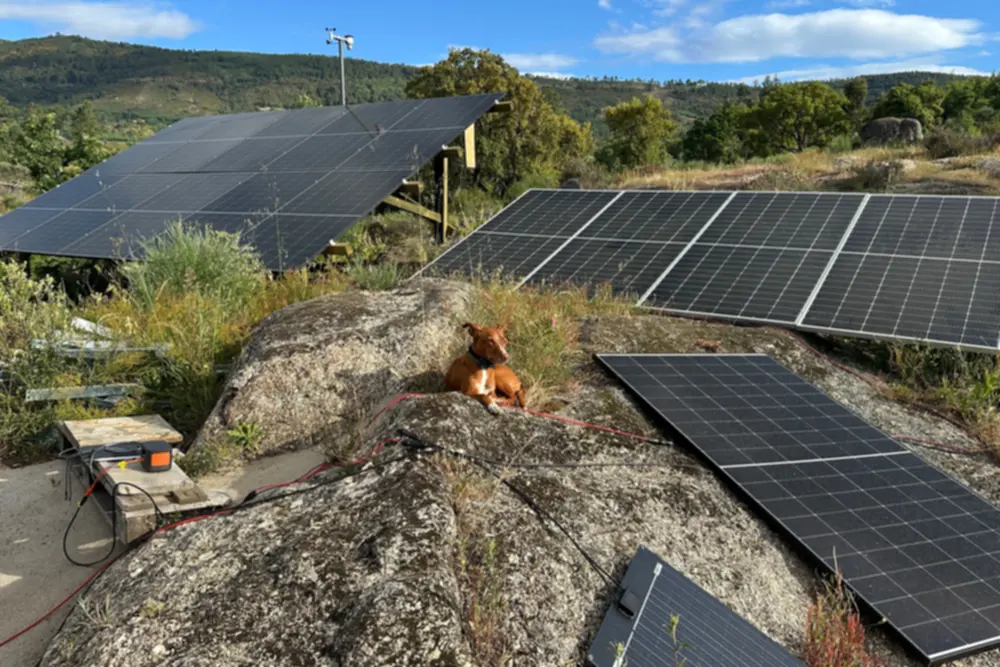

Modul an Laderegler bei Inselanlagen

Die Verbindung vom Dach zum Laderegler, bei fest installierten Anlagen wie bei mobilen Aufbauten. Hier ist die Länge selten rund, und genau deshalb lohnt das Maß.

Reisemobil und Boot

Module auf dem Dach, Laderegler im Inneren, dazwischen eine Dachdurchführung an genau einer Stelle. Überlänge lässt sich hier nirgends unterbringen, und die Leitung liegt dauerhaft in der Sonne — beides spricht für ein Kabel auf Maß statt für einen Satz von der Rolle.

Modul an Modul im Strang

Verbindungskabel zwischen zwei Modulen, meist kurz und immer paarweise gleich lang. Bestellen Sie solche Paare zusammen.

Verlängerung zum Wechselrichter

Der längste Weg in der Anlage. Hier entscheidet der Querschnitt darüber, wie viel Ertrag unterwegs als Wärme verloren geht. 6mm² statt 4mm² kostet wenig mehr und senkt den Verlust um ein Drittel.

4 oder 6mm² — woran Sie es festmachen

Beide Querschnitte tragen den Strom eines üblichen Moduls ohne Weiteres. Der Unterschied liegt in der Länge: Je länger die Leitung, desto mehr Spannung fällt unterwegs ab, und diese Spannung fehlt am Wechselrichter.

Die Faustregel im Feld lautet: Bis etwa fünf Meter einfache Länge genügt 4mm², bei längeren Wegen oder parallel geschalteten Modulen ist 6mm² die ruhigere Wahl. Wer es genau wissen will, rechnet den Spannungsfall aus — ein Rechner dafür steht im Wissensbereich.

Eine Grenze setzt nicht die Leitung, sondern der Stecker. MC4-Steckverbinder sind nach IEC 62852 für 4 bis 6 mm² ausgelegt, und ihre Strombelastbarkeit liegt unter der des Kabels. Bei einer üblichen Anlage spielt das keine Rolle, bei mehreren parallel geschalteten Strängen schon.

Was Sie bei der Bestellung angeben

Querschnitt, Länge auf den Zentimeter, Farbe und je ein Ende. Kürzeste Länge sind 50cm, längste 24m. Rot für den Pluspol, schwarz für den Minuspol — bei Gleichstrom ist die Farbe die einzige Kennzeichnung, die im eingebauten Zustand noch hilft.

An den Enden wählen Sie MC4-Stecker, MC4-Buchse oder ein offenes Ende. Stecker und Buchse sind die beiden Hälften derselben Verbindung: Der Stecker trägt den Stift, die Buchse nimmt ihn auf. Welche Hälfte Sie brauchen, sagt Ihnen das Gegenstück am Modul oder am Gerät — dort steckt immer schon eine der beiden.

Ein Kabel, das genau passt, hängt nirgends im Weg herum.

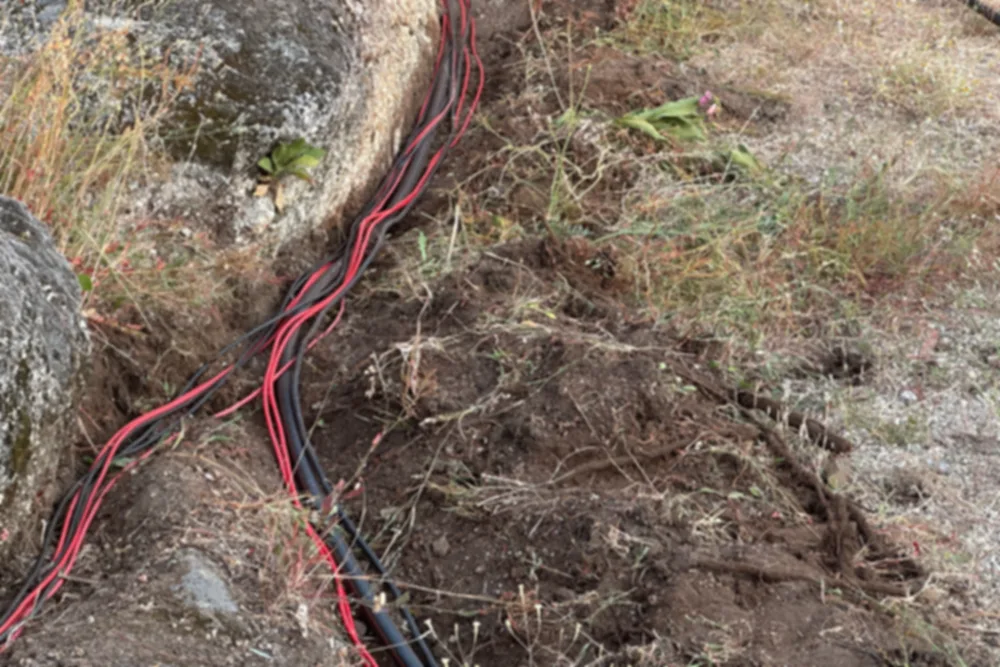

Das klingt banal, ist aber der eigentliche Grund für ein Maßkabel. Aufgerollte Überlänge hinter einem Modul ist nicht nur unordentlich, sie liegt auch dauerhaft in der Sonne und sammelt Wasser in der Schlaufe.

Kurz erklärt

• H1Z2Z2-K — Typbezeichnung für Solarleitung nach EN 50618, 1500V Gleichspannung, vernetzte Isolierung, feindrähtiger Leiter.
• MC4 — der gebräuchliche Steckverbinder auf der Gleichstromseite, gesteckt wasserdicht und nur mit Werkzeug wieder zu trennen.
• Vernetzt — der Kunststoff ist chemisch quervernetzt und kann nicht mehr schmelzen, sondern nur noch erweichen.
• Halogenfrei — im Brandfall entstehen keine ätzenden Halogenverbindungen.
• Verzinnter Leiter — jeder Einzeldraht trägt eine dünne Zinnschicht als Korrosionsschutz.
• Spannungsfall — der Spannungsverlust auf dem Weg durch das Kabel. Er wächst mit der Länge und schrumpft mit dem Querschnitt.
