Batteriekabel FLY-B 16mm²
16 mm² ist der Querschnitt, den viele Laderegler und Ladebooster in der Anleitung als Untergrenze nennen: 128 feine Kupferdrähte, rund 185 Gramm je Meter, noch bequem zu verlegen und schon deutlich mehr Reserve als 10 mm².
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 16mm² |
|---|---|
| Norm | ISO 6722 |
| Litzen | 128 × 0,4mm |
| Nennspannung | 60V |
| Gewicht je Meter | 185g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| Rohrkabelschuh | M5 | 8,4g |
| Rohrkabelschuh | M6 | 8,6g |
| Rohrkabelschuh | M8 | 9,3g |
| Rohrkabelschuh | M10 | 9,9g |
| Rohrkabelschuh 90° abgewinkelt | M5 | 8,4g |
| Rohrkabelschuh 90° abgewinkelt | M6 | 8,6g |
| Rohrkabelschuh 90° abgewinkelt | M8 | 9,3g |
| Rohrkabelschuh 90° abgewinkelt | M10 | 9,9g |
| Rohrkabelschuh 45° abgewinkelt | M5 | 8,4g |
| Rohrkabelschuh 45° abgewinkelt | M6 | 8,6g |
| Rohrkabelschuh 45° abgewinkelt | M8 | 9,3g |
| Rohrkabelschuh 45° abgewinkelt | M10 | 9,9g |
| Stiftkabelschuh | — | 3,9g |
So wird die Drehrichtung gezählt
Blickrichtung: von außen auf Ende 2, das Kabel läuft hinter dem Kabelschuh weg.
-
0°
Beide Kabelschuhe liegen in einer Ebene.
-
90°
Eine Vierteldrehung gegen den Uhrzeigersinn.
-
180°
Ende 2 zeigt genau entgegengesetzt zu Ende 1.
-
270°
Eine Dreivierteldrehung gegen den Uhrzeigersinn, also eine Vierteldrehung im Uhrzeigersinn.
Die Drehung wird bei der Fertigung festgelegt und lässt sich danach nicht mehr ändern. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 16 mm² gebaut ist
Die Strecke vom Laderegler zur Batterie ist der Klassiker, dazu Ladebooster, Batterieschutzschalter und die Zuleitung zu einem Sicherungsverteiler. Mit 128 Einzeldrähten zu je 0,40mm bleibt das Kabel weich, und mit rund 185g je Meter hängt es noch nicht schwer an einer Klemme. Viele Gerätehersteller setzen genau hier ihre Untergrenze, und wer die Leitung länger als geplant verlegt, ist mit 16 statt 10 mm² auf der sicheren Seite.

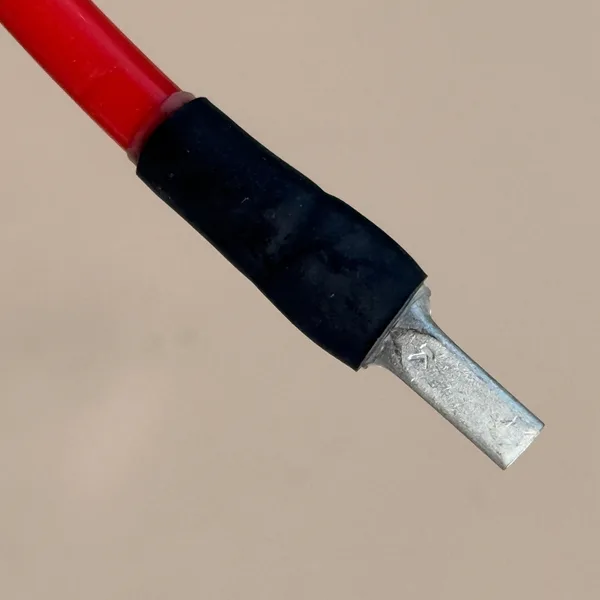

Ein zweiter Grund für 16 mm² ist der Stiftkabelschuh: Er passt in die Schraubklemmen, die Laderegler bis in die mittlere Leistungsklasse tragen. Ein dickeres Kabel ginge dort oft schon nicht mehr hinein.
Diese Enden gibt es für 16 mm²
| Bauform | Bohrung | Wofür |
|---|---|---|
| Rohrkabelschuh, gerade | M5 · M6 · M8 · M10 | Bolzen an Batterie, Schutzschalter, Sammelschiene |
| Rohrkabelschuh, 45 oder 90 Grad abgewinkelt | M5 · M6 · M8 · M10 | enge Anschlusskästen, Bolzen dicht an der Wand |
| Stiftkabelschuh | — | Schraubklemmen an Laderegler und Ladebooster |
| Offenes Ende | — | Meterware in ganzen Metern |
Länge, Farbe, Messregel
Von 10cm bis 24m in Zentimeterschritten, in Rot oder Schwarz. Die Länge zählt bis zur Bohrungsmitte, am 90°-Rohrkabelschuh bis zur Auflagefläche, beim Stiftkabelschuh bis zur Stiftspitze. Messen Sie den Weg am Einbauort mit einer Schnur nach, nicht mit dem Zollstock in der Luft: Jede Biegung frisst Zentimeter, und ein zu kurzes Kabel lässt sich nicht verlängern.
Wie das Kabel entsteht, vom Zuschnitt bis zum Schrumpfschlauch, steht auf der Kategorieseite Batteriekabel. Zur Frage, wo die Sicherung hingehört, hilft Wo die Sicherung hingehört.
FAQ
Ist 16 mm² dasselbe wie AWG 6?
Nicht ganz. AWG 6 entspricht 13,3 mm², AWG 5 hat 16,8 mm². Wer ein amerikanisches Datenblatt vor sich hat, rechnet mit der Tabelle in AWG in mm² umrechnen und rundet auf den nächsten lieferbaren Querschnitt auf.
Kann ich 16 mm² selbst mit einer Zange verpressen?
Mit einem Presswerkzeug, dessen Einsatz zum Kabelschuh und zum feindrähtigen Kabel passt, ja, mit einer Flachzange oder einem Hammer nie. Was eine gute Pressung ausmacht und wo die Grenze für Handarbeit liegt, steht in Kabelschuh crimpen.
