Batteriekabel

Wie eng sich ein Kabel legen lässt, entscheidet im Einbau oft mehr als der Querschnitt. Ein starrer Leiter zwingt zu großen Bögen, braucht Platz, den enge Kästen nicht haben, und drückt am Anschluss dauerhaft gegen den Bolzen. Ein feindrähtiger liegt dort, wo er hingelegt wird.

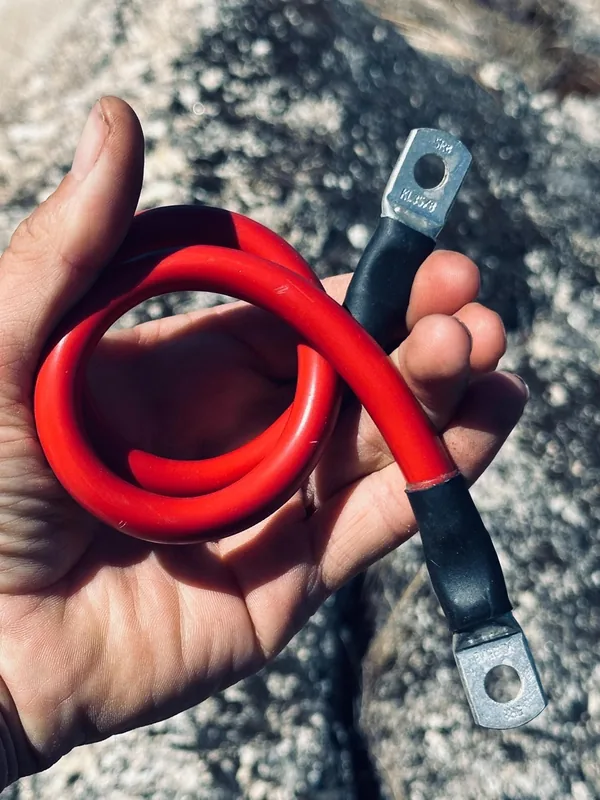

Das Bild zeigt eine Schlaufe aus 35 mm², von Hand gelegt. Wie eng es höchstens werden darf, steht im Datenblatt: fest verlegt das Dreifache des Außendurchmessers, bei 35 mm² also rund 35 mm Biegeradius, in Bewegung das Zehnfache.

So entsteht Ihr Kabel

1. Ablängen Die Leitung wird von der Trommel auf Ihr Maß geschnitten. Gemessen wird zwischen den Bezugspunkten der beiden Enden: Bohrungsmitte am geraden und am 45°-Rohrkabelschuh, Auflagefläche am 90°-Rohrkabelschuh, Spitze am Stiftkabelschuh. Der Kabelschuh gehört ins Maß und wird nicht dazugerechnet.

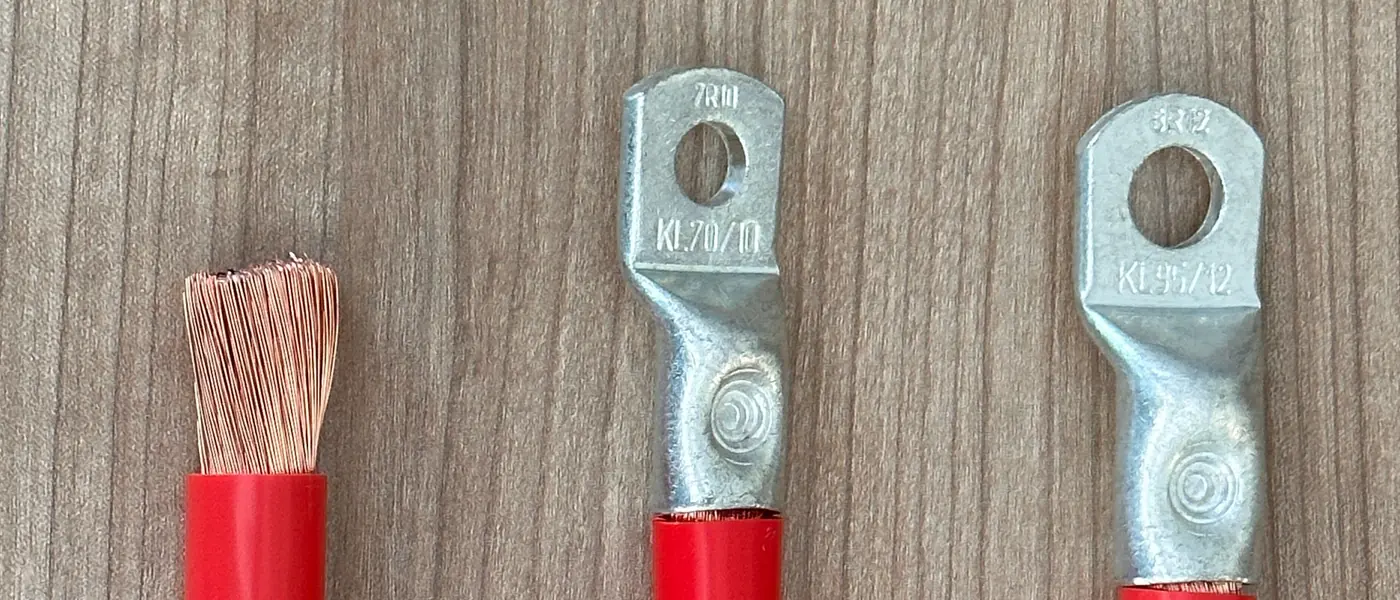

2. Abisolieren Die Isolierung wird um die Einstecktiefe des Kabelschuhs plus rund zehn Prozent zurückgenommen, so gibt es Klauke vor: Beim Pressen längt sich die Hülse um etwa diesen Betrag. Zu kurz heißt Luft im Schaft, zu lang heißt blanker Leiter neben der Presshülse.

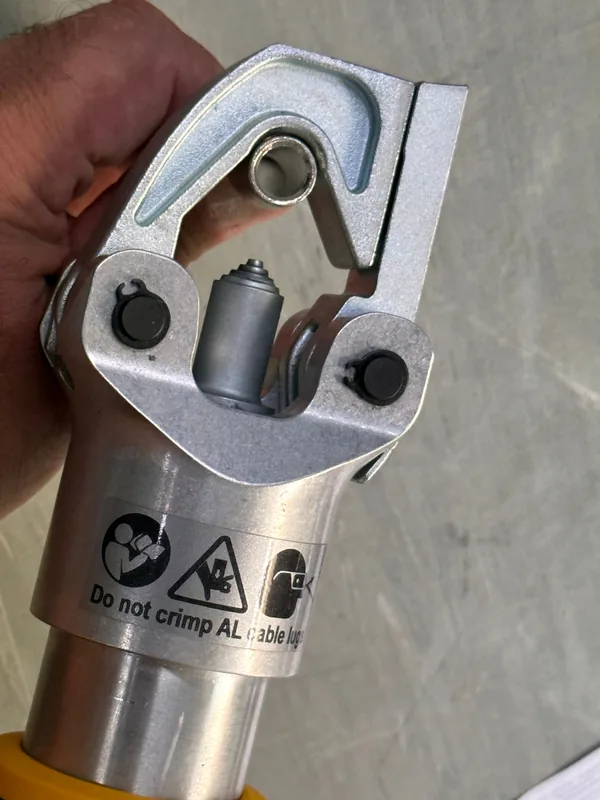

3. Mit dem Dorn verpressen Der Dorn drückt die Presshülse an einer Stelle tief ein und presst die feinen Drähte in der Mitte zu einem festen Kern. Für feindrähtiges Kupfer in diesen Rohrkabelschuhen ist das die Pressform, die Klauke vorsieht, die Sechskantpressung ist dort für mehrdrähtige Leiter gedacht. Was danach vorliegt, ist keine Klemmung mehr, sondern eine feste, leitende Verbindung.
4. Versiegeln Über den Übergang kommt ein Schrumpfschlauch mit Innenkleber. Der Kleber schmilzt in der Wärme und macht die Stelle dicht gegen Feuchtigkeit.

Woher die Teile kommen

Eingekauft wird nicht das Günstigste, sondern das, was sich nachprüfen lässt. Leitung und Kabelschuhe kommen von Herstellern, die ihr Bauteil selbst kennzeichnen — nicht nur in einer Artikelbeschreibung. Klauke prägt Hersteller, Querschnitt und Bohrung in jeden Kabelschuh, MEDI kennzeichnet die Leitung mit einer Prägung. Was in einem Kabel steckt, muss man am Kabel ablesen können.

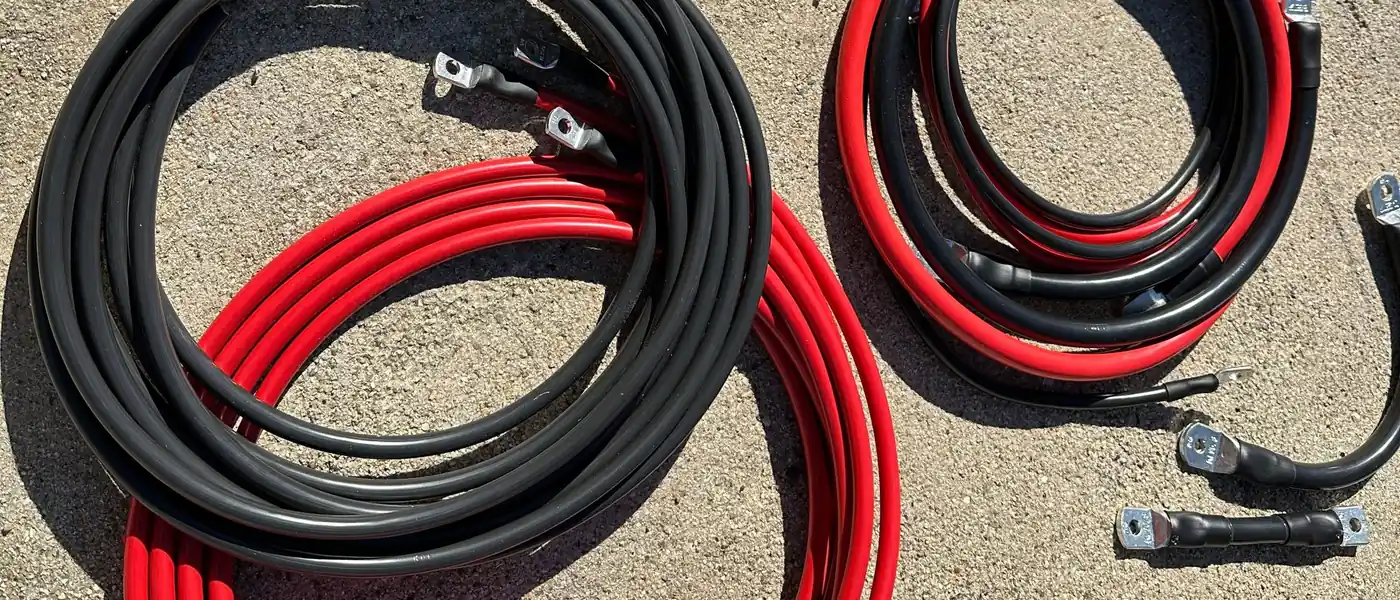

Der Fachbetrieb, der für uns fertigt, konfektioniert Kabel seit 1991 und baut daneben komplette Kabelbäume für Industriekunden. Ihr Kabel läuft dort nicht als Sonderfall durch die Werkstatt, sondern als das, was täglich gemacht wird.

Was feindrähtig bedeutet

Feindrähtig heißt: Der Leiter besteht aus vielen sehr dünnen Einzeldrähten statt aus wenigen dicken. Bei 35 mm² sind das 276 Drähte zu je 0,40 mm. Das macht ihn biegsam und vibrationsfest — ein dünner Draht wird beim Biegen weit weniger gedehnt als ein dicker und übersteht deshalb ein Vielfaches an Lastwechseln.

Wofür unsere Batteriekabel zum Einsatz kommen

Typische Einsatzorte sind kleine Solaranlagen mit Batteriespeicher, im Inselbetrieb ohne Netz genauso wie mit Netzanschluss.

• Speicher an Wechselrichter

  Der Fall mit den höchsten Strömen. Ein Wechselrichter zieht beim Anlaufen von Geräten kurzzeitig mehr als seine Dauerleistung, und die Leitung dorthin ist meist kurz.

  meist 35–95 mm², Rohrkabelschuh beidseitig

• Batterie an Batterie

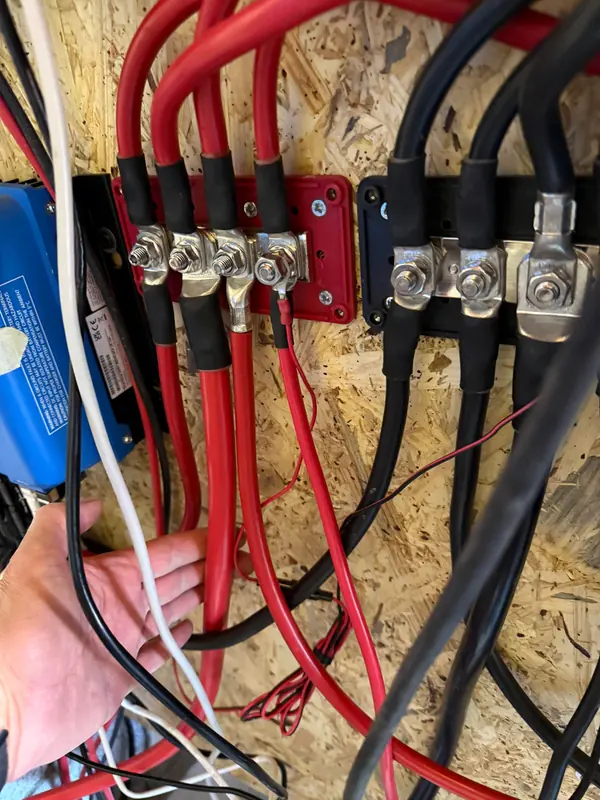

  Verbinder innerhalb einer Speicherbank. Parallel geschaltet zählt vor allem, dass der Weg über jede Batterie gleich lang ist — sonst arbeitet die Batterie am kürzeren Weg mehr und altert schneller.

  immer satzweise bestellen

• Laderegler und Ladebooster

  Mittlere Querschnitte über längere Wege. Oft mit unterschiedlichen Bohrungen an beiden Enden, weil Gerät und Batterie verschiedene Anschlussbolzen haben.

  meist 16–35 mm², Enden frei mischbar

• Reisemobil und Boot

  Enge Kästen, feste Einbauten, jede Leitung ein eigenes Maß. Dazu Vibration und Feuchtigkeit, die eine schwache Verbindung zuverlässig finden.

  eine saubere Pressung zahlt sich hier aus

• Balkonkraftwerk und Heimspeicher

  Feste Installationen an der Wand, im Keller oder im Gartenhaus. Die Länge ist bekannt, der Aufbau bleibt jahrelang unverändert — und niemand sieht mehr hin.

  einmal richtig, dann Ruhe

• Werkstatt und Fahrzeugtechnik

  Anlasserleitung, Masseleitung, Umbauten. Kurze, dicke Leitungen mit hoher mechanischer Belastung — die Stellen, an denen ein schlecht verpresster Kabelschuh am schnellsten auffällt.

  kurz, dick, viel Bewegung

Woran man ein gutes Batteriekabel erkennt

Ein häufiger Fehlkauf ist kupferbeschichtetes Aluminium, kurz CCA. Von außen sieht es aus wie Kupfer. Elektrisch ist es Aluminium: Die Leitfähigkeit erreicht nur rund 62 bis 65 Prozent.

Rechenwerte bei 20 °C für den blanken Leiter ohne Isolierung, gerechnet mit 56 m/(Ω·mm²) für Leitungskupfer und 63 Prozent davon für CCA.

Drei Prüfungen für die eigene Werkbank:

• Wiegen. Ein Meter 35 mm² wiegt als Kupferleiter gut 310 g, als CCA-Leiter knapp 120 g. Eine Küchenwaage genügt.
• Anschneiden. Kupfer ist bis in die Mitte rotbraun. CCA zeigt je Draht einen silbrigen Kern mit schmalem rotbraunem Rand.
• Rechnen. In einem Meter 35 mm² stecken über 300 g Kupfer. Wer den Tagespreis für Kupfer gegen den Verkaufspreis rechnet, sieht schnell, ob das aufgehen kann.

Und was am fertigen Kabel nichts zu suchen hat:

• Eine Lötstelle statt einer Pressung. Lot fließt unter Wärme und Dauerlast.
• Einen Spalt zwischen Leiter und Presshülse.
• Ein schwacher oder schiefer Pressabdruck — der Dorneindruck gehört mittig auf die Presshülse, deutlich ausgeprägt und ohne scharfen Grat.
• Einen Mantel ohne Typkurzzeichen. Steht dort weder FLY-B noch eine Norm, ist das Material ungeklärt.

Was Sie bei der Bestellung angeben

Die Länge auf den Zentimeter, gemessen bis zur Bohrungsmitte, am 90°-Rohrkabelschuh bis zur Auflagefläche und am Stiftkabelschuh bis zur Spitze. Die Farbe: rot für Plus, schwarz für Minus. Das ist keine Geschmacksfrage, sondern die einzige Kennzeichnung, die im eingebauten Zustand noch sichtbar ist. Und je Ende einen Kabelschuh.

Längste Länge ist bei allen Querschnitten 24 m. Die beiden Enden lassen sich frei zusammenstellen, sie müssen nicht gleich sein. An Ende 2 ist auch ein offenes Ende wählbar.

Zuletzt die Ausrichtung. Liegen beide Kabelschuhe in derselben Ebene, ist das die Voreinstellung. Müssen sie zueinander verdreht stehen, geben Sie den Winkel am zweiten Ende an — gemessen gegen den Uhrzeigersinn, mit Blick auf den Kabelschuh.

Wie dünn ist zu dünn?

Ziehen Sie an den Reglern und sehen Sie zu, was mit der Leitung passiert. Gerechnet wird der Spannungsfall über Hin- und Rückweg und die Verlustleistung, die dabei als Wärme im Kabel bleibt.

Kurz erklärt

Querschnitt

Die Kupferfläche im Leiter in mm², nicht der Außendurchmesser des Kabels.

Feindrähtig

Der Leiter besteht aus vielen sehr dünnen Einzeldrähten. Er ist dadurch biegsam und übersteht Vibration.

Kabelöse

Umgangssprachlich für den Rohrkabelschuh mit Bohrung. Auch Ringöse oder Ringkabelschuh.

Dornpressung

Ein Dorn drückt die Presshülse an einer Stelle tief ein und presst die Drähte zu einem festen Kern. Für feindrähtige Leiter in Rohrkabelschuhen der Normalausführung die Pressform, die Klauke vorsieht.

Kaltverformung

Beim Pressen verformt sich das Kupfer, bis Leiter und Hülse an vielen Stellen metallisch leitend aneinanderliegen. Wo dieser Kontakt besteht, kann laut Klauke keine Korrosion entstehen. Von „gasdicht" ist oft die Rede, eine Normprüfung dafür gibt es nicht.

FLY-B

Fahrzeugleitung nach ISO 6722 mit normaler Wanddicke, der übliche Aufbau für Batterieleitungen. Die dünnwandige Variante trägt ein R im Namen (FLRY), das B bezeichnet den Leiteraufbau.

CCA

Kupferbeschichtetes Aluminium. Sieht aus wie Kupfer, leitet wie Aluminium.

Spannungsfall

Der Spannungsverlust auf dem Weg durch das Kabel. Er wächst mit Strom und Länge und schrumpft mit dem Querschnitt.
