Häufige Fragen zum Konfigurator
5 Minuten Lesezeit · Veröffentlicht am 30.09.2026 · Zuletzt geändert am 17.10.2026
Was uns zum Konfigurator mehrfach erreicht hat: Längenangabe, Kabelschuhwahl, Drehrichtung und was passiert, wenn eine Kombination nicht auswählbar ist.
Die eine Regel
Ihre Länge ist das Maß des fertigen Kabels: beim geraden und beim 45°-Rohrkabelschuh bis zur Mitte der Bohrung, beim 90°-Rohrkabelschuh bis zur Auflagefläche, beim Stiftkabelschuh bis zur Spitze, bei offenem Ende und MC4 bis zum Kabelende. Messen Sie am Einbauort entlang des Kabelwegs von Bolzen zu Bolzen, geben Sie zwei bis drei Zentimeter für den Bogen zu und tragen Sie diese Zahl ein.
So wird gemessen
Ihre Angabe ist das Maß des fertigen Kabels. Der Bezugspunkt hängt davon ab, was am Ende sitzt:
| Am Ende sitzt | gemessen wird bis |
|---|---|
| Rohrkabelschuh, gerade oder 45° abgewinkelt | Mitte der Bohrung |
| Rohrkabelschuh, 90° abgewinkelt | Auflagefläche der Lasche |
| Stiftkabelschuh | Ende des Kabelschuhs |
| MC4-Steckverbinder | Kabelende |
| offenes Ende | Kabelende |
Die Bohrungsmitte ist der Bezugspunkt, weil dort später der Bolzen sitzt. Wer zwei Anschlusspunkte an der Batterie ausmisst, misst von Bolzen zu Bolzen und muss nichts umrechnen. Beim 90°-Rohrkabelschuh liegt die Bohrung seitlich neben dem Kabel, dort zählt deshalb die Fläche, mit der die Lasche aufliegt.
Beim Stiftkabelschuh gilt derselbe Gedanke eine Bauform weiter: Der Stift verschwindet in der Klemme, und was am Einbauort zählt, ist der Weg bis zu seinem Ende. Deshalb messen wir dort bis zur Spitze und nicht bis zum Kabel darunter.
In drei Schritten zum richtigen Maß
- Am Einbauort messen, nicht auf dem Tisch. Batterie, Sicherung und Gerät stehen an ihrem Platz. Ein Stück Draht oder ein Maßband folgt dem Weg, den das Kabel nimmt, über die Kante und um die Ecke.
- Von Bolzenmitte zu Bolzenmitte. Beim 90°-Rohrkabelschuh bis zur Fläche, auf der die Lasche aufliegt, bei einer Schraubklemme bis zum Klemmboden, so weit steckt der Stift hinein.
- Zugabe für den Bogen. Ein straff gespanntes Kabel zieht am Pol. Zwei bis drei Zentimeter mehr, und das Kabel liegt als weiche Schlaufe.
Nach oben gibt es eine Toleranz, nach unten nicht
Kürzer als bestellt bekommen Sie das Kabel nicht. Fertigungsbedingt kann es geringfügig länger ausfallen:
| Bestellte Länge | Zugabe höchstens |
|---|---|
| bis 1 m | 10 mm |
| über 1 m bis 5 m | 1 % |
| über 5 m | 2 % |
Bei einem Einbau auf den Millimeter planen Sie diese Zugabe mit ein. Am 45°-Rohrkabelschuh gilt die Toleranz nicht: Durch die Schräge ist die Bohrungsmitte kein exakter Messpunkt, dort fertigen wir so genau wie möglich.
Warum manche Kombinationen fehlen
Nicht jeden Kabelschuh gibt es zu jedem Querschnitt. Ein Teil der Grenzen kommt von der Bauform: Bei Klauke beginnt der Rohrkabelschuh für 95 mm² bei M8, und ab 35 mm² gibt es keinen mit M5 mehr. Die übrigen Grenzen setzt unser Sortiment. So sieht es beim Batteriekabel aus:
| Kabelschuh | gibt es bei uns für |
|---|---|
| Rohrkabelschuh M5 | 10 und 16 mm² |
| Rohrkabelschuh M6 | 10 bis 70 mm² |
| Rohrkabelschuh M8 und M10 | 10 bis 95 mm² |
| Rohrkabelschuh M12 | 35 bis 95 mm² |
| abgewinkelt, 45° und 90° | 10 bis 35 mm², Bohrung bis M10 |
| Stiftkabelschuh | 10 bis 50 mm² |
Der Konfigurator blendet aus, was es bei uns nicht gibt, statt es anzubieten und später zurückzumelden. Wenn Sie eine Kombination vermissen, schreiben Sie uns: Meist ist es eine Lücke im Sortiment und keine Grenze der Bauform.

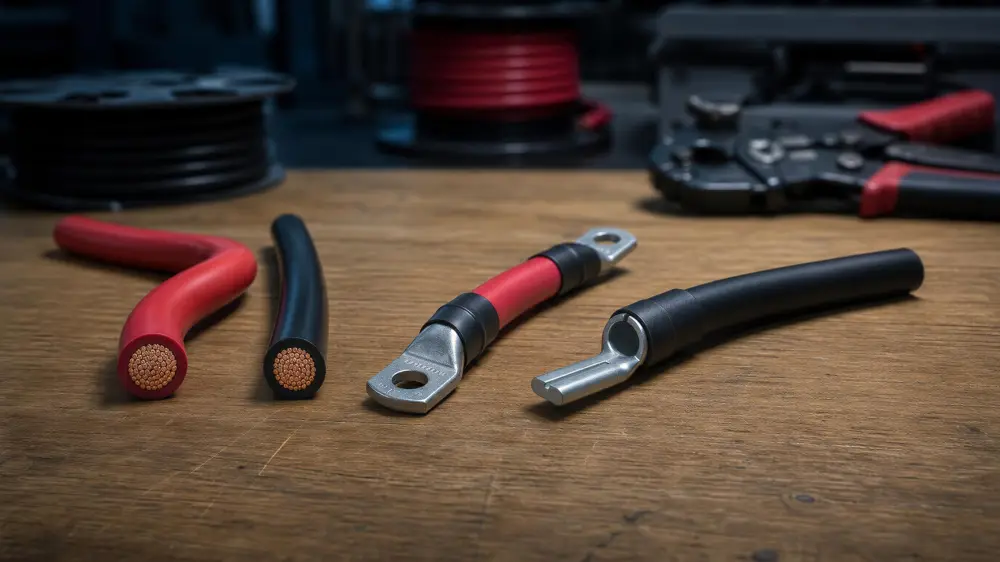

Meterware und konfektioniertes Kabel
Beides kommt aus demselben Konfigurator, unterscheidet sich aber in den Grenzen:
| konfektioniert | Meterware | |
|---|---|---|
| Enden | mindestens ein Kabelschuh | beide Enden ohne |
| Mindestlänge Batteriekabel | 10 cm, ab 50 mm² 15 cm | 1 Meter |
| Mindestlänge Solarkabel | 50 cm | 1 Meter |
| Schrittweite | 1 cm | 1 Meter |
| Größte Länge | 24 m beim Batterie- und Solarkabel, 50 m bei der Fahrzeugleitung | |
Der Grund für den Unterschied: Ein 30 cm langes Batteriekabel mit Kabelschuhen ist ein fertiges Teil, ein 30 cm langes Stück Kabel ohne Enden dagegen ein Reststück. Die Fahrzeugleitung gibt es nur als Meterware in ganzen Metern, mit Enden heißt dieselbe Leitung Batterieanschlusskabel und hat ihren eigenen Konfigurator.
Die drei Konfiguratoren
- 10 bis 95Batteriekabel. Rohr- oder Stiftkabelschuh je Ende, Bohrung, Drehrichtung, Farbe, Länge auf den Zentimeter: Batteriekabel konfigurieren.
- 4 und 6Solarkabel. MC4-Stecker oder MC4-Buchse je Ende, am zweiten Ende auch offen, ab 50 cm: Solarkabel konfigurieren.
- 1,5 bis 6Batterieanschlusskabel. Ring- oder Gabelkabelschuh, Flachstecker, Flachsteckhülse, Stiftkabelschuh oder offenes Ende an der dünnen Leitung, wahlweise mit Sicherungshalter: Batterieanschlusskabel konfigurieren. Die Leitung ohne Enden gibt es als Fahrzeugleitung von der Rolle.
