Balkonkraftwerk verkabeln: die Gleichstromseite
8 Minuten Lesezeit · Veröffentlicht am 30.09.2026 · Zuletzt geändert am 17.10.2026
Sitzt der Wechselrichter nicht direkt am Modul, ist das mitgelieferte Kabel zu kurz, und die naheliegende Lösung — eine Verlängerung von der Rolle — ist die falsche. Welcher Querschnitt bei welcher Länge noch trägt, wie das Kabel durch Fenster oder Wand kommt und warum MC4-Stecker nicht gemischt werden.
In drei Sätzen
Zwischen Modul und Wechselrichter gehört Solarkabel nach EN 50618 mit MC4-Steckern, keine Verlängerungsschnur. Bis knapp 7 m reicht 4 mm², bis gut 10 m 6 mm², und die Länge bestellen Sie auf den Zentimeter statt drei Meter Schlaufe abzulegen. Stecker und Buchse einer Verbindung stammen immer vom selben Hersteller.
Drei Abschnitte, aber nur einer gehört hierher

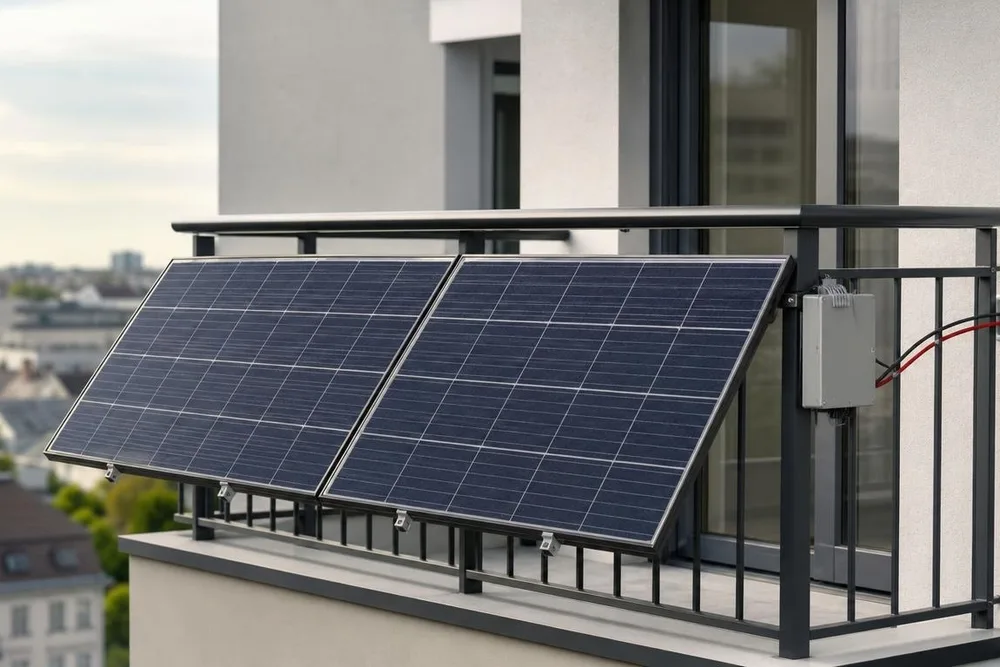

Ein Balkonkraftwerk hat drei Leitungswege:
- Modul zum Wechselrichter, Gleichstrom, MC4-Stecker. Darum geht es hier.
- Wechselrichter zur Steckdose, Wechselstrom, fertig konfektioniert am Gerät.
- Der Weg nach drinnen, durch Fenster, Wand oder Lüftungsöffnung.
Die Wechselstromseite ist nicht unser Thema
Was zwischen Wechselrichter und Steckdose zulässig ist, Schukostecker oder Wieland-Einspeisedose, ob der Stromkreis geteilt werden muss, was angemeldet werden muss, richtet sich nach Vorschriften, die sich ändern, und im Zweifel nach dem Urteil einer Elektrofachkraft. Dieser Artikel behandelt nur die Gleichstromseite, also alles vor dem Wechselrichter.
Wenn das mitgelieferte Kabel zu kurz ist
An den Modulen hängen ab Werk kurze Anschlussleitungen, je nach Modell und Einbaulage zwischen 20 cm und 1,2 m. Sitzt der Wechselrichter direkt am Modul, reicht das, sitzt er weiter weg, nicht.
Die naheliegende Lösung ist eine Verlängerung, und dabei werden zwei Fehler gemacht.
Erstens die falsche Leitung. Eine Verlängerungsschnur oder ein Stück Installationsleitung aus dem Baumarkt ist dafür nicht gebaut. NYM etwa darf laut Hersteller im Freien nur liegen, wenn sie vor direkter Sonne geschützt ist. Solarkabel nach EN 50618 ist doppelt isoliert, hält Sonne, Ozon und Kälte aus und ist für Gleichstrom zugelassen.
Zweitens die falsche Länge. Fertigware gibt es in festen Längen, etwa 5 m, 10 m oder 15 m. Wer 7 m braucht, kauft 10 m und legt drei Meter als Schlaufe ab. Das ist nicht nur unordentlich, es sind auch drei Meter Verlust, die niemand braucht, und eine Schlaufe im Freien ist eine Stolperstelle und ein Wasserfang. Im Solarkabel-Konfigurator gibt es die Verlängerung auf den Zentimeter, Stecker an das eine Ende, Buchse an das andere.
Welcher Querschnitt bei welcher Länge
Gerechnet für ein übliches Modul mit 13,2A im Arbeitspunkt bei 32,5V, einfache Strecke, Spannungsfall bezogen auf die Modulspannung:
| Länge | 4 mm² | 6 mm² |
|---|---|---|
| 5 m | 0,71V — 2,17 % | 0,47V — 1,45 % |
| 10 m | 1,41V — 4,35 % | 0,94V — 2,90 % |
| 15 m | 2,12V — 6,52 % | 1,41V — 4,35 % |
| 20 m | 2,82V — 8,69 % | 1,88V — 5,79 % |
Als Richtwert gilt in der Photovoltaik ein Spannungsfall unter einem Prozent auf der Gleichstromseite als gut und bis etwa drei Prozent als vertretbar. Drei Prozent empfiehlt die Errichtungsnorm IEC 60364-7-712 als Obergrenze, vom entferntesten Modul bis zum Wechselrichter. Nach dieser Tabelle heißt das: Bis knapp 7 m genügt 4 mm², darüber lohnt 6 mm², und ab gut 10 m liegt auch 6 mm² über drei Prozent.

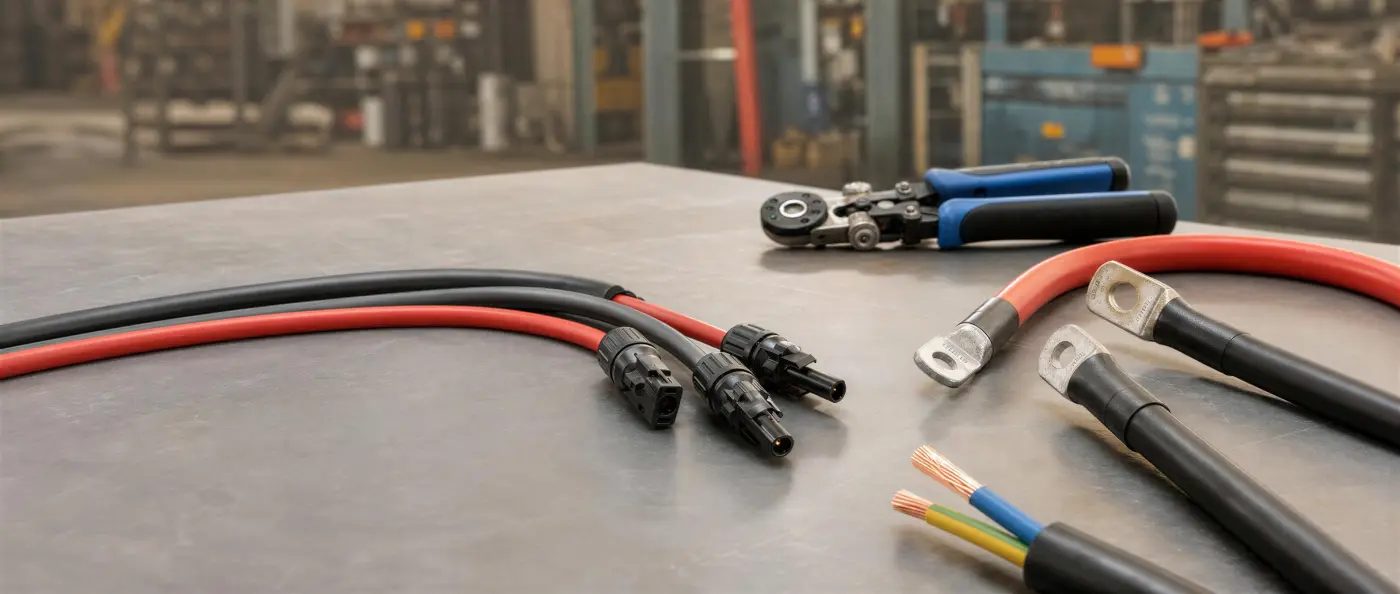

- 4 mm²Wechselrichter in der Nähe des Moduls, bis knapp 7 m. Der Normalfall am Geländer. Solarkabel 4 mm² mit MC4-Stecker und -Buchse, auf den Zentimeter.
- 6 mm²Wechselrichter im Keller oder in der Garage, ab 7 m. Anderthalbmal so viel Kupfer, zwei Drittel des Verlusts. Bis gut 10 m bleibt der Spannungsfall unter drei Prozent. Solarkabel 6 mm².
- offenEnde in die Schraubklemme eines Ladereglers. Ein offenes Ende statt der Buchse, für Inselanlagen mit Batterie. Beides im Solarkabel-Konfigurator.
Für Ihre Werte rechnet der Solarkabel-Rechner das aus. Er ist auf ein Prozent voreingestellt, den Wert können Sie ändern. Zwei Module parallel verdoppeln den Strom und damit den Spannungsfall, was das bedeutet, steht unter Solarmodule in Reihe oder parallel.
Die Grenze setzt der Wechselrichter
Physikalisch gibt es keine Höchstlänge, ab der es nicht mehr funktioniert, es wird nur zunehmend unwirtschaftlich. Die Länge entscheidet zusammen mit dem Querschnitt darüber, wie viel Ertrag in der Leitung bleibt. Eine feste Grenze setzen manche Hersteller von Wechselrichtern: APsystems und Deye erlauben in ihren Anleitungen höchstens 3 m je Gleichstromleitung. Was für Ihr Gerät gilt, steht in seiner Anleitung.
Durch Fenster oder durch die Wand
Durch das Fenster. Ein gekipptes Fenster ist keine Dauerlösung: Es regnet herein, es zieht, und die Dichtung nimmt Schaden, wenn ein rundes Kabel dauerhaft darin eingeklemmt wird. Für diesen Weg gibt es Flachkabel-Durchführungen, die so dünn sind, dass Fenster oder Terrassentür darüber schließen. Es gibt sie für die Wechselstromseite und mit MC4-Steckern auch für die Gleichstromseite. Dort ist die Durchführung eine weitere Steckverbindung: Für sie gilt die Regel unten, und Strom und Spannung müssen zur Anlage passen.
Durch die Wand. Der saubere Weg. Ein Kernloch, ein Leerrohr, außen mit Gefälle nach draußen gebohrt, damit kein Wasser hineinläuft, und mit einer Tülle abgedichtet. Das Loch muss so groß sein, dass der Stecker hindurchpasst, nicht nur das Kabel, MC4-Stecker sind deutlich dicker als die Leitung. Wer das übersieht, steht mit einem fertig konfektionierten Kabel vor einem zu kleinen Loch.
Durch eine vorhandene Öffnung. Lüftungsgitter, Katzenklappe, Kellerschacht. Funktioniert oft, verlangt aber denselben Blick auf den Steckerdurchmesser und darauf, dass die Leitung nicht an einer Kante scheuert.
MC4-Stecker nicht mischen
MC4 ist ein Formfaktor, keine Garantie für Passung. Stecker verschiedener Hersteller sehen gleich aus und lassen sich zusammenstecken, ohne dass die Kontaktflächen sauber aufeinanderliegen. Der Übergangswiderstand steigt, die Stelle wird warm, und sie sitzt draußen im Wetter.
Deshalb die Regel: Innerhalb einer Steckverbindung immer Stecker und Kupplung desselben Fabrikats. Wer verlängert, prüft, was am Modul sitzt, und nimmt dasselbe, oder legt eine durchgehende Leitung ohne Zwischenstecker.
Das ist zugleich das Argument für eine konfektionierte Leitung in der passenden Länge: Jede Steckverbindung, die es nicht gibt, kann auch nicht warm werden.
Unsere Solarkabel tragen Original Stäubli MC4. Sie passen zu Modulen mit Stäubli MC4 oder MC4-Evo 2, die Stäubli als steckkompatibel angibt. Steht im Datenblatt des Moduls ein anderes Fabrikat, wäre die Verbindung am Modul eine Mischverbindung.
Nie unter Last trennen
Ein Modul liefert Spannung, sobald Licht darauf fällt. MC4-Verbinder sind nicht dafür gebaut, unter Strom getrennt zu werden: Es zieht einen Lichtbogen, der die Kontakte verbrennt. Erst den Wechselrichter vom Netz nehmen oder das Modul abdecken, dann trennen oder stecken.
Was noch zählt
- Die Leitung nicht aufgerollt lassen. Eine Rolle im Sonnenlicht wird warm, und die Wärme kommt schlechter weg als bei ausgelegter Leitung.
- Nicht am Kabel ziehen. MC4-Verbindungen öffnen Sie mit dem Entriegelungswerkzeug, nicht über die Leitung. Ein Zug am Kabel arbeitet direkt auf die Crimpstelle.
- Zugentlastung am Modul. Die Leitung wird am Rahmen befestigt, nicht frei hängen gelassen. Wind bewegt sie, und Bewegung an einer festen Stelle ist auf Dauer ein Bruch.
- UV-beständige Kabelbinder. Schwarz allein genügt nicht, achten Sie auf die Angabe UV-beständig.
Was Sie festhalten sollten
- Draußen gehört Solarkabel nach EN 50618, keine Verlängerungsschnur und keine Installationsleitung.
- Bis knapp 7 m genügt 4 mm², bis gut 10 m 6 mm².
- Physikalisch gibt es keine Höchstlänge, nur einen Verlust, der mit der Länge wächst. Manche Wechselrichter erlauben aber nur 3 m.
- Das Loch in der Wand muss den Stecker durchlassen, nicht nur das Kabel.
- Stecker und Kupplung einer Verbindung immer vom selben Hersteller.
