Batteriekabel FLY-B 95mm²
95 mm² ist der größte Querschnitt, den wir konfektionieren, und der einzige, den es nur mit Rohrkabelschuh gibt: rund ein Kilogramm je Meter, Bohrung M8 bis M12. Für Batteriebänke und Wechselrichter, bei denen 70 mm² nach der Anleitung nicht mehr reicht.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 95mm² |
|---|---|
| Norm | ISO 6722 |
| Litzen | 485 × 0,5mm |
| Nennspannung | 60V |
| Gewicht je Meter | 1010g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|

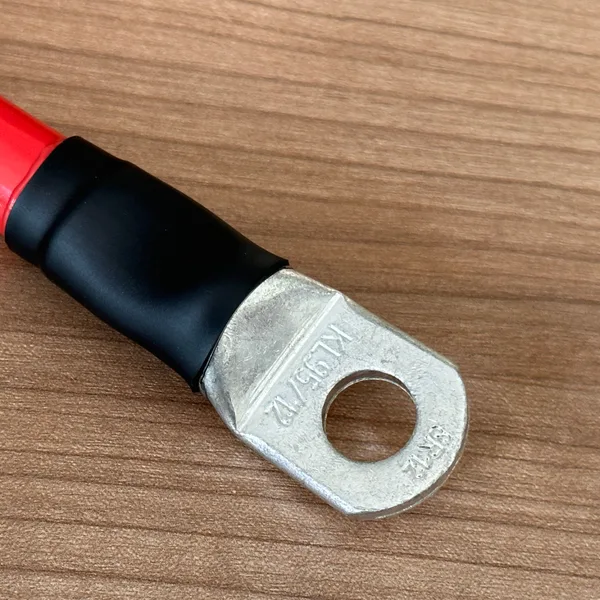

| Rohrkabelschuh | M8 | 54,4g |
| Rohrkabelschuh | M10 | 54g |
| Rohrkabelschuh | M12 | 55,6g |
So wird die Drehrichtung gezählt
Blickrichtung: von außen auf Ende 2, das Kabel läuft hinter dem Kabelschuh weg.
-
0°
Beide Kabelschuhe liegen in einer Ebene.
-
90°
Eine Vierteldrehung gegen den Uhrzeigersinn.
-
180°
Ende 2 zeigt genau entgegengesetzt zu Ende 1.
-
270°
Eine Dreivierteldrehung gegen den Uhrzeigersinn, also eine Vierteldrehung im Uhrzeigersinn.
Die Drehung wird bei der Fertigung festgelegt und lässt sich danach nicht mehr ändern. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 95 mm² gebaut ist
Batteriebänke aus mehreren großen Modulen, Wechselrichter mit hoher Dauerleistung und die Hauptleitung zur Sammelschiene in Anlagen, die ein Haus oder eine Werkstatt tragen. Rund 1kg wiegt ein Meter, und das ändert die Arbeit damit: Ein 95 mm² verlegt man wie ein Rohr, mit Schellen alle paar Dezimeter und einem Bogen, der Platz braucht. Dafür ist es der Querschnitt, bei dem der Spannungsfall auch auf ein paar Metern kaum noch ins Gewicht fällt.
Es gibt 95 mm² bei uns nur mit Rohrkabelschuh oder offen. Einen Stiftkabelschuh, der in eine Schraubklemme passt, gibt es in dieser Größe nicht, und die Geräte, die 95 mm² aufnehmen, haben ohnehin Bolzen.
Diese Enden gibt es für 95 mm²
| Bauform | Bohrung | Wofür |
|---|---|---|
| Rohrkabelschuh, gerade | M8 · M10 · M12 | Wechselrichter, Batteriebänke, Sammelschienen, Trennschalter |
| Offenes Ende | — | Meterware in ganzen Metern |
M12 ist an Sammelschienen und großen Wechselrichtern die Regel, M10 an Trennschaltern und Batteriebänken, M8 an einzelnen Speichermodulen. Die Öse muss zum Bolzen passen und vollflächig aufliegen. Auf einem zu dünnen Bolzen wandert die Öse unter Last, und die Stelle wird warm.
Länge und Messregel
Ab 15cm bis 24m, auf den Zentimeter, in Rot oder Schwarz, gemessen von Bohrungsmitte zu Bohrungsmitte. Bei 95 mm² ist der Weg nie gerade: Rechnen Sie an jeder Ecke zwei Handbreit für den Bogen und bestellen Sie lieber fünf Zentimeter mehr. Ein zu kurzes Kabel lässt sich nicht verlängern, und Maßware ist vom Widerruf ausgeschlossen.
Wie das Kabel entsteht und woran Sie eine gute Pressung erkennen, steht auf der Kategorieseite Batteriekabel und in Kabelschuhe verpressen lassen.
FAQ
Gibt es auch mehr als 95 mm²?
Nicht im Konfigurator. Wer 120 mm² oder mehr braucht, ist meist bei einer Anlage, die ein Fachbetrieb vor Ort plant. Bis 95 mm² decken wir das ab, was in Speicheranlagen für Haus, Werkstatt und Boot verbaut wird.
Warum ist das Gewicht je Meter angegeben?
Weil ein Kilogramm je Meter die Verlegung bestimmt: Schellenabstand, Zug an den Klemmen, Versandgewicht. Das Gewicht ist zugleich die einfachste Probe auf Vollkupfer: Ein Kabel mit Aluminiumkern wiegt bei gleichem Querschnitt nur etwa ein Drittel.
