Batteriekabel FLY-B 10mm²
10 mm² ist der dünnste Querschnitt im Batteriekabel-Programm und der handlichste: 80 Einzeldrähte, rund 118 Gramm je Meter, biegsam genug für enge Gerätekästen. Die typische Zuleitung zwischen Laderegler und Batterie.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 10mm² |
|---|---|
| Norm | ISO 6722 |
| Litzen | 80 × 0,4mm |
| Nennspannung | 60V |
| Gewicht je Meter | 118g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| Rohrkabelschuh | M5 | 5g |
| Rohrkabelschuh | M6 | 4,9g |
| Rohrkabelschuh | M8 | 5,8g |
| Rohrkabelschuh | M10 | 6,2g |
| Rohrkabelschuh 90° abgewinkelt | M5 | 5g |
| Rohrkabelschuh 90° abgewinkelt | M6 | 4,9g |
| Rohrkabelschuh 90° abgewinkelt | M8 | 5,8g |
| Rohrkabelschuh 90° abgewinkelt | M10 | 6,2g |
| Rohrkabelschuh 45° abgewinkelt | M5 | 5g |
| Rohrkabelschuh 45° abgewinkelt | M6 | 4,9g |
| Rohrkabelschuh 45° abgewinkelt | M8 | 5,8g |
| Stiftkabelschuh | — | 2,7g |
So wird die Drehrichtung gezählt
Blickrichtung: von außen auf Ende 2, das Kabel läuft hinter dem Kabelschuh weg.
-
0°
Beide Kabelschuhe liegen in einer Ebene.
-
90°
Eine Vierteldrehung gegen den Uhrzeigersinn.
-
180°
Ende 2 zeigt genau entgegengesetzt zu Ende 1.
-
270°
Eine Dreivierteldrehung gegen den Uhrzeigersinn, also eine Vierteldrehung im Uhrzeigersinn.
Die Drehung wird bei der Fertigung festgelegt und lässt sich danach nicht mehr ändern. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 10 mm² gebaut ist
Zwischen Laderegler und Batterie, vom Ladebooster zur Aufbaubatterie, vom Verteiler zu einem einzelnen Verbraucher: Überall dort, wo die Hersteller in ihren Anleitungen den kleinsten Batteriequerschnitt vorsehen, ist 10 mm² zu Hause. Der Leiter besteht aus 80 Einzeldrähten mit je 0,40mm Durchmesser. Das ist die feindrähtige Klasse nach ISO 6722, und sie ist der Grund, warum sich das Kabel um enge Ecken legen lässt, ohne dass die Isolierung Falten wirft.
Mit rund 118g je Meter ist es leicht genug, um an einer Schraubklemme keinen Zug auszuüben. Genau dort landet es meistens: Laderegler und viele Ladegeräte haben Schraubklemmen, und dafür gibt es den Stiftkabelschuh.
Diese Enden gibt es für 10 mm²
| Bauform | Bohrung | Wofür |
|---|---|---|
| Rohrkabelschuh, gerade | M5 · M6 · M8 · M10 | Bolzen an Batterie, Sammelschiene, Sicherungshalter |
| Rohrkabelschuh, 45 oder 90 Grad abgewinkelt | M5 · M6 · M8 · M10 | wenn hinter dem Bolzen kein Platz für den Bogen ist |
| Stiftkabelschuh | — | Schraubklemmen an Laderegler und Ladegerät |
| Offenes Ende | — | Meterware, Sie verpressen selbst |

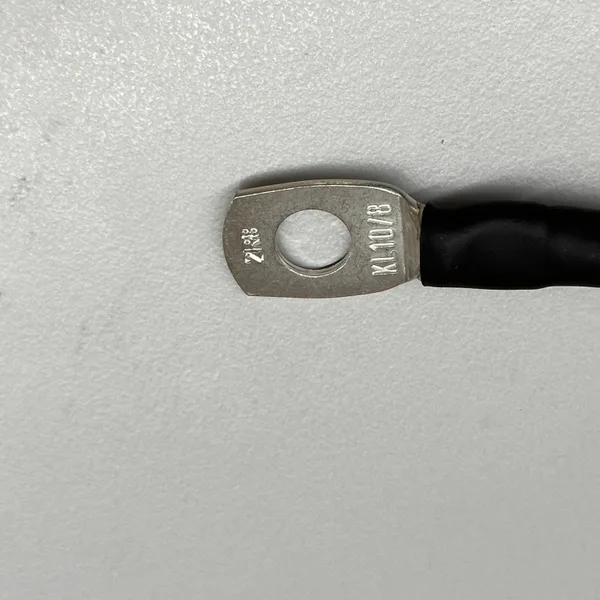

Rohr- und Stiftkabelschuhe kommen von Klauke. Verpresst wird mit dem Dorn, und über jeden Übergang kommt ein Schrumpfschlauch mit Innenkleber. Was das im Einzelnen heißt, steht in Kabelschuhe verpressen lassen.
Länge und Farbe
Ab 10cm bis 24m, auf den Zentimeter. Gemessen wird am geraden und am 45°-Rohrkabelschuh bis zur Bohrungsmitte, am 90°-Rohrkabelschuh bis zur Auflagefläche, bei einem Stiftkabelschuh bis zur Spitze des Stifts. Rot und Schwarz stehen zur Wahl, für Plus und Minus. Wer ein Paar braucht, bestellt zwei Kabel gleicher Länge in beiden Farben.
FAQ
Reicht 10 mm² für meinen Laderegler?
Das entscheidet die Anleitung des Reglers, nicht das Kabel. Dort steht der Mindestquerschnitt für den Batterieanschluss, oft abhängig von der Länge der Leitung. Liegt Ihr Wert an der Grenze, nehmen Sie 16 mm².
Warum ein Stiftkabelschuh und nicht einfach die blanke Litze?
Feindrähtige Litze quetscht sich in einer Schraubklemme mit der Zeit zusammen, die Klemme lockert sich, die Stelle wird warm. Der verpresste Stift bleibt in seiner Form und lässt sich nachziehen, ohne dass Drähte abbrechen.
