Batteriekabel FLY-B 50mm²
50 mm² ist der erste Querschnitt, bei dem das Kabel dicker ist als ein Daumen: 396 Einzeldrähte, rund 545 Gramm je Meter. Für Wechselrichter, die dauerhaft viel Strom ziehen, und für kurze Wege zwischen Speicher und Sammelschiene.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 50mm² |
|---|---|
| Norm | ISO 6722 |
| Litzen | 396 × 0,4mm |
| Nennspannung | 60V |
| Gewicht je Meter | 545g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| Rohrkabelschuh | M6 | 30g |
| Rohrkabelschuh | M8 | 29,3g |
| Rohrkabelschuh | M10 | 30,8g |
| Rohrkabelschuh | M12 | 32,3g |
| Stiftkabelschuh | — | 17,9g |
So wird die Drehrichtung gezählt
Blickrichtung: von außen auf Ende 2, das Kabel läuft hinter dem Kabelschuh weg.
-
0°
Beide Kabelschuhe liegen in einer Ebene.
-
90°
Eine Vierteldrehung gegen den Uhrzeigersinn.
-
180°
Ende 2 zeigt genau entgegengesetzt zu Ende 1.
-
270°
Eine Dreivierteldrehung gegen den Uhrzeigersinn, also eine Vierteldrehung im Uhrzeigersinn.
Die Drehung wird bei der Fertigung festgelegt und lässt sich danach nicht mehr ändern. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 50 mm² gebaut ist

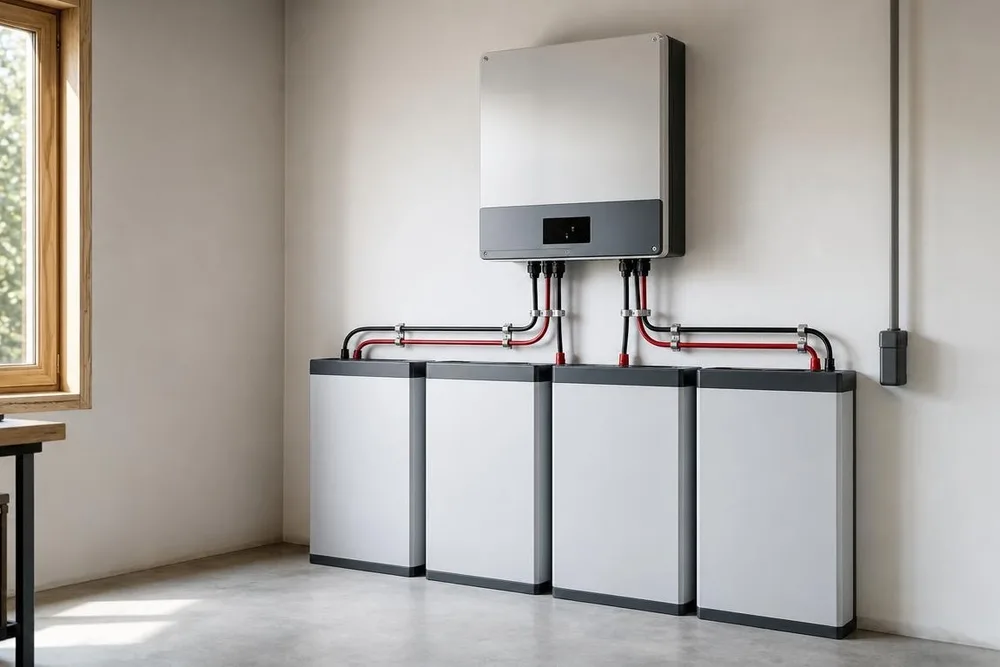

Vom Speicher zum Wechselrichter, wenn der Wechselrichter zu den größeren gehört, und von der Batterie zur Sammelschiene, wenn dort mehrere Verbraucher zusammenlaufen. 396 Einzeldrähte zu 0,40mm machen den Leiter, rund 545g wiegt ein Meter. Das ist noch feindrähtig und biegsam, aber nicht mehr handlich: Ein 50 mm² will sauber geführt und mit Schellen gehalten werden, weil sein Gewicht sonst an der Klemme zieht.
Die Frage, die zu diesem Querschnitt am häufigsten gestellt wird, ist die nach dem Durchmesser. Wer das Kabel durch eine Bohrung oder eine Kabelverschraubung führen muss, sollte die Öffnung nicht am Querschnitt abschätzen: 50 mm² ist die Kupferfläche, der Außendurchmesser mit Isolierung liegt deutlich darüber. Bohren Sie die Durchführung nach dem gelieferten Kabel, nicht vorher.
Diese Enden gibt es für 50 mm²
| Bauform | Bohrung | Wofür |
|---|---|---|

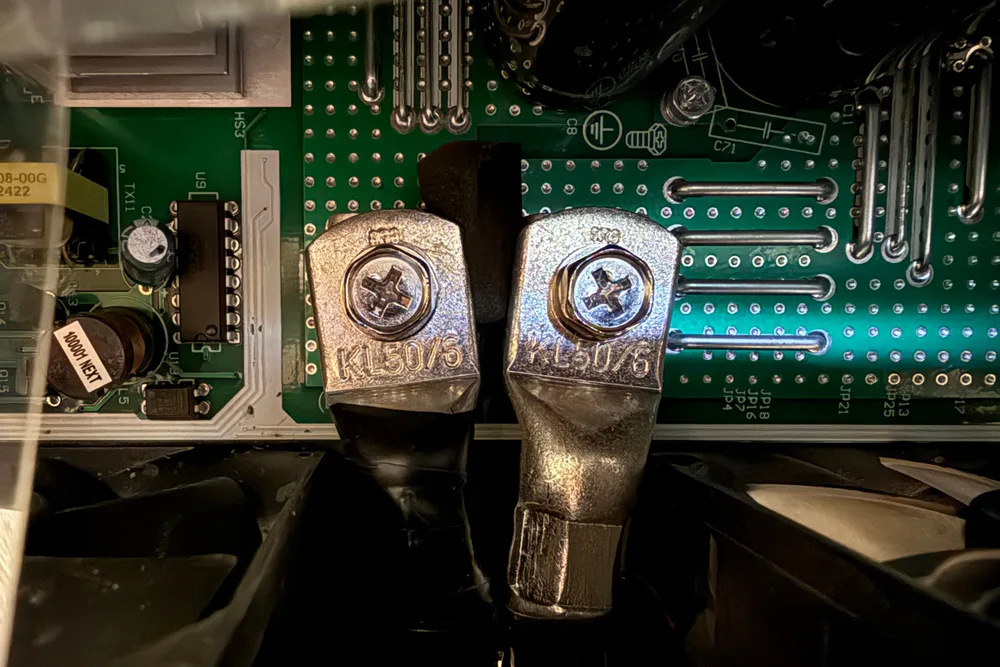

| Rohrkabelschuh, gerade | M6 · M8 · M10 · M12 | Wechselrichter, Speichermodule, Sammelschienen, Batterieschutzschalter |
| Stiftkabelschuh | — | die wenigen Schraubklemmen, die 50 mm² aufnehmen |
| Offenes Ende | — | Meterware in ganzen Metern |
Abgewinkelte Kabelschuhe gibt es ab diesem Querschnitt nicht mehr. Wo hinter dem Bolzen kein Platz für den Bogen ist, hilft ein längeres Kabel mit einer weiten Schlaufe mehr als jede Winkelform.
Länge und Messregel
Ab 15cm bis 24m, auf den Zentimeter, in Rot oder Schwarz. Gemessen wird am Rohrkabelschuh bis zur Bohrungsmitte, am Stiftkabelschuh bis zur Spitze. Der Bogen eines 50 mm² braucht Platz: Planen Sie an jeder Richtungsänderung mindestens eine Handbreit ein, und legen Sie den Weg vor der Bestellung mit einem Stück Seil nach.
So entsteht das Kabel: Zuschnitt, Dornpressung, Schrumpfschlauch mit Innenkleber. Schritt für Schritt auf der Kategorieseite Batteriekabel, mit Bildern aus der Fertigung.
FAQ
Welche Bohrung brauche ich am Wechselrichter?
Die meisten Wechselrichter dieser Größe haben Bolzen M8, manche M6 oder M10. Messen Sie den Gewindedurchmesser oder sehen Sie in der Anleitung nach. Eine zu große Öse liegt nur mit dem Rand auf und wird warm, eine zu kleine passt nicht.
Wie lang darf das Kabel zum Wechselrichter sein?
So kurz, wie der Einbau es zulässt. Jeder Meter kostet Spannung, und ein Wechselrichter, der bei Last abschaltet, hat oft nur ein zu langes oder zu dünnes Kabel. Wer die Strecke nicht kürzen kann, geht einen Querschnitt höher.
