Solarkabel H1Z2Z2-K 6mm²
6 mm² ist der Querschnitt für den langen Weg: vom Dach zum Laderegler, vom Modulfeld zum Wechselrichter, vom Geländer in den Keller. Rund 68 Gramm je Meter, ein Drittel weniger Spannungsverlust als 4 mm², an den Enden Original Stäubli MC4.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 6mm² |
|---|---|
| Norm | EN 50618 |
| Nennspannung | 1000V |
| Gewicht je Meter | 68g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| MC4-Stecker | — | 15g |
| MC4-Buchse | — | 15g |
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 6 mm² gebaut ist

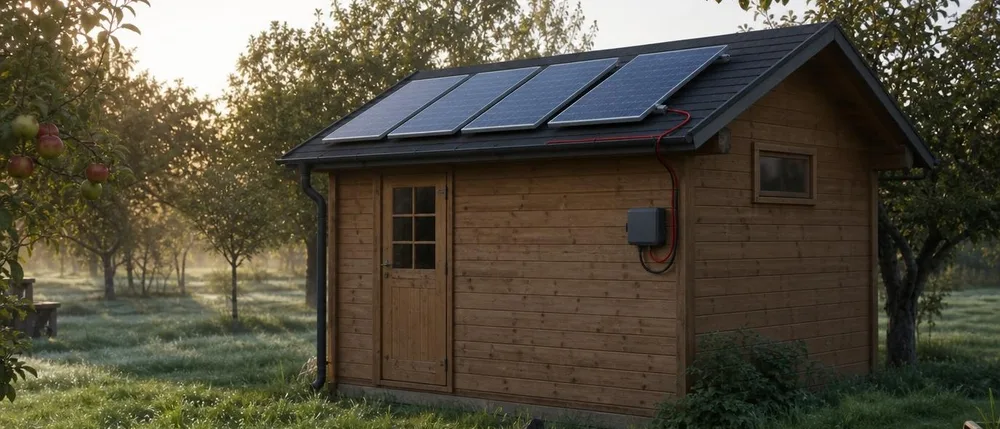

Überall dort, wo zwischen Modul und Gerät mehr als ein paar Meter liegen. Auf dem Weg vom Dach in den Technikraum, vom Modulfeld zum Wechselrichter oder vom Balkongeländer zur Steckdose im Keller fällt Spannung ab, und die fehlt am Ende. 6 mm² hat anderthalbmal so viel Kupfer wie 4 mm² und verliert auf derselben Strecke nur etwa zwei Drittel davon. Bei rund 68g je Meter bleibt das Kabel trotzdem so biegsam, dass es sich mit der Hand um eine Dachkante legen lässt.
Auch bei parallel geschalteten Modulen ist 6 mm² die Wahl: Hinter dem Y-Verbinder fließt der Strom aller Module. Wer nachrechnen will, findet im Querschnittsrechner für Solarkabel Länge, Strom und Spannungsfall in einer Rechnung.
Die Verlängerung, die genau passt
Von der Rolle gibt es 5, 10 oder 15 Meter. Ihr Weg ist 7,40 m lang. Genau dafür ist der Konfigurator da: Stecker an das eine Ende, Buchse an das andere, Länge auf den Zentimeter, und die Verlängerung liegt straff von Modul zu Gerät. Keine Schlaufe hinter dem Modul, kein Vorrat in der Sonne, kein Kupfer, das Sie bezahlen und nie brauchen.
| Ende | Wofür |
|---|---|
| MC4-Stecker, Original Stäubli | geht in die Buchse am Modul oder am Gerät |
| MC4-Buchse, Original Stäubli | nimmt den Stecker am Modul oder am Gerät auf |
| Offenes Ende | für Schraubklemmen am Laderegler oder Wechselrichter |
Länge, Farbe, Paar
Ab 50cm bis 24m, auf den Zentimeter, in Rot oder Schwarz. Gemessen wird bis zum äußersten Ende des Steckverbinders. Plus- und Minusleitung eines Moduls oder Strangs sollten gleich lang sein: Bestellen Sie beide Farben mit demselben Maß. Die Leitung ist H1Z2Z2-K nach EN 50618, doppelt isoliert, vernetzt und halogenfrei, mit verzinntem Leiter. Mehr dazu auf der Kategorieseite Solarkabel.
Nicht unter Last stecken oder ziehen
Ein Modul liefert Spannung, sobald Licht darauf fällt. MC4-Verbinder sind nicht dafür gebaut, unter Strom getrennt zu werden: Es zieht einen Lichtbogen, der die Kontakte verbrennt. Erst den Wechselrichter oder Laderegler freischalten, dann stecken.
FAQ
4 oder 6 mm², woran mache ich es fest?
An der Länge des Weges. Bis etwa fünf Meter einfacher Länge genügt 4 mm², darüber oder bei parallel geschalteten Modulen nehmen Sie 6 mm². Der Aufpreis ist klein, der Verlust auf der Strecke sinkt auf etwa zwei Drittel.
Wie lang darf das Kabel vom Modul zum Wechselrichter sein?
Es gibt keine feste Grenze, nur einen wachsenden Verlust. Bei 6 mm² sind 20 Meter einfache Länge in kleinen Anlagen üblich und unkritisch. Ob Ihr Fall dazugehört, sagt der Rechner im Wissensbereich in einer Minute.
Kann ich ein offenes Ende später selbst mit MC4 versehen?
Ja, mit einer Crimpzange für MC4-Kontakte und dem passenden Verbindersatz. Eine Kombizange reicht nicht: Der Kontakt muss rundum verpresst sein, sonst wird die Stelle warm. Wer das Werkzeug nicht hat, bestellt beide Enden fertig.
