Batteriekabel FLY-B 25mm²
25 mm² ist der erste Querschnitt, der zwischen Speichermodulen verlegt wird: 196 Einzeldrähte, rund 282 Gramm je Meter, kurz und paarweise gleich lang. Für Anlagen, in denen mehr als eine Batterie im Verbund arbeitet.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 25mm² |
|---|---|
| Norm | ISO 6722 |
| Litzen | 196 × 0,4mm |
| Nennspannung | 60V |
| Gewicht je Meter | 282g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| Rohrkabelschuh | M6 | 12g |
| Rohrkabelschuh | M8 | 13,1g |
| Rohrkabelschuh | M10 | 15,7g |
| Rohrkabelschuh 90° abgewinkelt | M6 | 12g |
| Rohrkabelschuh 90° abgewinkelt | M8 | 13,1g |
| Rohrkabelschuh 90° abgewinkelt | M10 | 15,7g |
| Rohrkabelschuh 45° abgewinkelt | M6 | 12g |
| Rohrkabelschuh 45° abgewinkelt | M8 | 13,1g |
| Rohrkabelschuh 45° abgewinkelt | M10 | 15,7g |
| Stiftkabelschuh | — | 6,3g |
So wird die Drehrichtung gezählt
Blickrichtung: von außen auf Ende 2, das Kabel läuft hinter dem Kabelschuh weg.
-
0°
Beide Kabelschuhe liegen in einer Ebene.
-
90°
Eine Vierteldrehung gegen den Uhrzeigersinn.
-
180°
Ende 2 zeigt genau entgegengesetzt zu Ende 1.
-
270°
Eine Dreivierteldrehung gegen den Uhrzeigersinn, also eine Vierteldrehung im Uhrzeigersinn.
Die Drehung wird bei der Fertigung festgelegt und lässt sich danach nicht mehr ändern. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Wofür 25 mm² gebaut ist

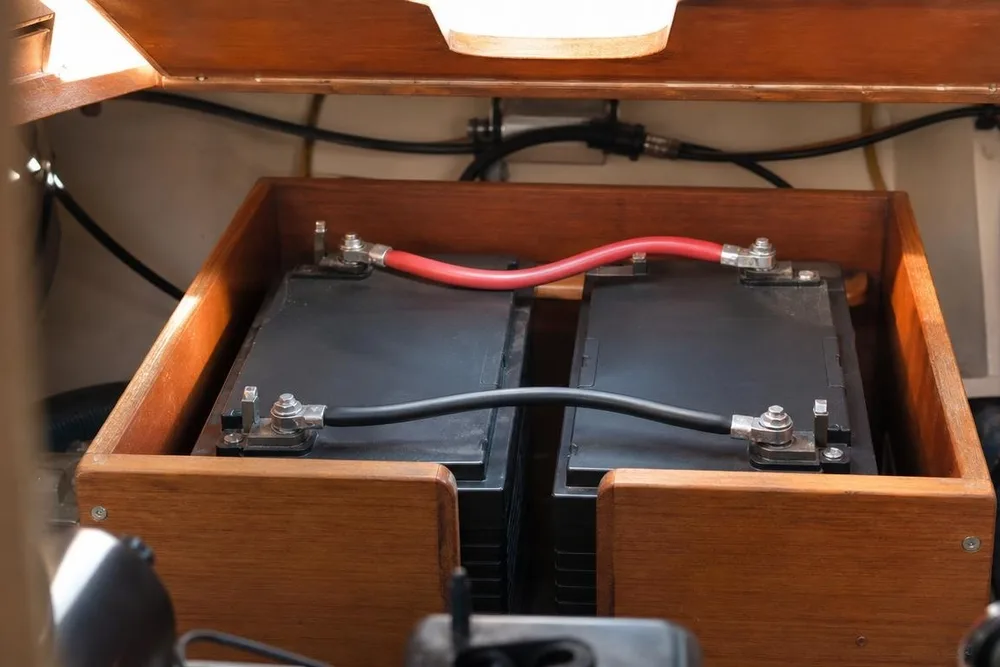

Zwei oder drei Batterien parallel, ein kleiner Wechselrichter, die Verbindung von der Sammelschiene zum Speicher: 25 mm² ist der Querschnitt, ab dem Kabel meistens im Paar bestellt werden. Der Leiter hat 196 Einzeldrähte, das Kabel wiegt rund 282g je Meter. Es lässt sich noch mit einer Hand zu einer Schlaufe legen, und genau das braucht man zwischen zwei Batterien, die dicht nebeneinander stehen.
Bei Verbindungskabeln zählt eine Regel mehr als jede andere: Alle Kabel eines Verbunds sollen gleich lang sein. Sonst fließt durch die Batterie mit dem kürzeren Weg mehr Strom, und die Module altern ungleich. Warum das so ist und wie Sie den Verbund verdrahten, steht in Batterien parallel oder in Reihe.

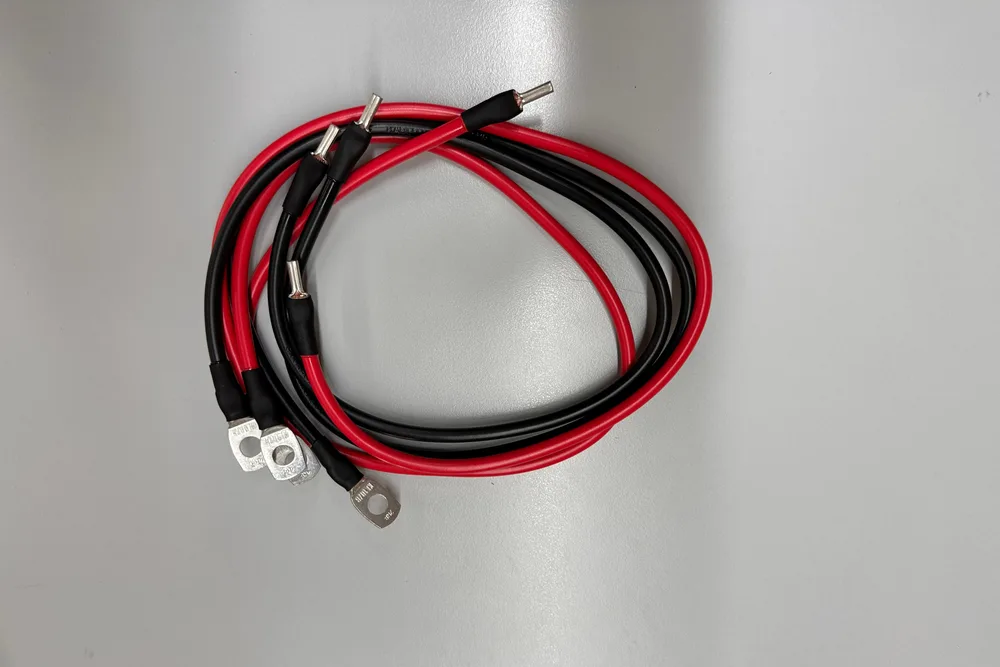

Diese Enden gibt es für 25 mm²
| Bauform | Bohrung | Wofür |
|---|---|---|
| Rohrkabelschuh, gerade | M6 · M8 · M10 | Batteriepole mit Bolzen, Sammelschienen, Schutzschalter |
| Rohrkabelschuh, 45 oder 90 Grad abgewinkelt | M6 · M8 · M10 | Pole dicht am Gehäuserand, Bolzen unter einer Abdeckung |
| Stiftkabelschuh | — | Schraubklemmen an größeren Ladereglern |
| Offenes Ende | — | Meterware in ganzen Metern |
Die Bohrung muss zum Bolzen passen. M8 ist an Speichermodulen und Wechselrichtern die häufigste Größe, M6 an kleineren Batterien, M10 an Sammelschienen. Im Zweifel messen Sie den Gewindedurchmesser des Bolzens: 8 mm heißt M8.
Länge und Drehung
Ab 10cm bis 24m, auf den Zentimeter. Gemessen wird bis zur Bohrungsmitte, am 90°-Rohrkabelschuh bis zur Auflagefläche und am Stiftkabelschuh bis zur Spitze. Bei zwei Rohrkabelschuhen legen Sie im Konfigurator fest, ob die Ösen in dieselbe Richtung zeigen oder gegeneinander verdreht sind. Bei zwei Bolzen, die nebeneinander auf einer Ebene stehen, ist „gleich" richtig. Bei einem Pol oben und einer Schiene an der Wand hilft eine Vierteldrehung.
