Batteriekabel-Konfigurator
Sieben Querschnitte, ein Werkzeug: Sie wählen die Stärke, die Länge auf den Zentimeter, die Farbe und je Ende den Kabelschuh. Der Preis steht sofort daneben, das Bild zeigt Ihr Kabel.
—
Bitte einen Kabelschuh für Ende 1 wählen.
Bei einem Warenwert unter 30,00 € kommt ein Mindermengenaufschlag von 5,00 € dazu.
Technische Daten
| Querschnitt | 10mm² |
|---|---|
| Norm | ISO 6722 |
| Litzen | 80 × 0,4mm |
| Nennspannung | 60V |
| Gewicht je Meter | 118g |
| Hersteller | Prazanta Lda Chão Seco Caixa 1316 6230-788 Vale de Prazeres Portugal info@kabeleria.com |
Kabelschuhe für diesen Querschnitt
| Bauart | Bohrung | Gewicht |
|---|---|---|
| Rohrkabelschuh | M5 | 5g |
| Rohrkabelschuh | M6 | 4,9g |
| Rohrkabelschuh | M8 | 5,8g |
| Rohrkabelschuh | M10 | 6,2g |
| Rohrkabelschuh 90° abgewinkelt | M5 | 5g |
| Rohrkabelschuh 90° abgewinkelt | M6 | 4,9g |
| Rohrkabelschuh 90° abgewinkelt | M8 | 5,8g |
| Rohrkabelschuh 90° abgewinkelt | M10 | 6,2g |
| Rohrkabelschuh 45° abgewinkelt | M5 | 5g |
| Rohrkabelschuh 45° abgewinkelt | M6 | 4,9g |
| Rohrkabelschuh 45° abgewinkelt | M8 | 5,8g |
| Stiftkabelschuh | — | 2,7g |
So wird die Drehrichtung gezählt
Blickrichtung: von außen auf Ende 2, das Kabel läuft hinter dem Kabelschuh weg.
-
0°
Beide Kabelschuhe liegen in einer Ebene.
-
90°
Eine Vierteldrehung gegen den Uhrzeigersinn.
-
180°
Ende 2 zeigt genau entgegengesetzt zu Ende 1.
-
270°
Eine Dreivierteldrehung gegen den Uhrzeigersinn, also eine Vierteldrehung im Uhrzeigersinn.
Die Drehung wird bei der Fertigung festgelegt und lässt sich danach nicht mehr ändern. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Zuschnitt und Konfektionierung erfolgen auf Bestellung. Maßanfertigung, deshalb besteht kein Widerrufsrecht.
Welcher Querschnitt zu welchem Zweck

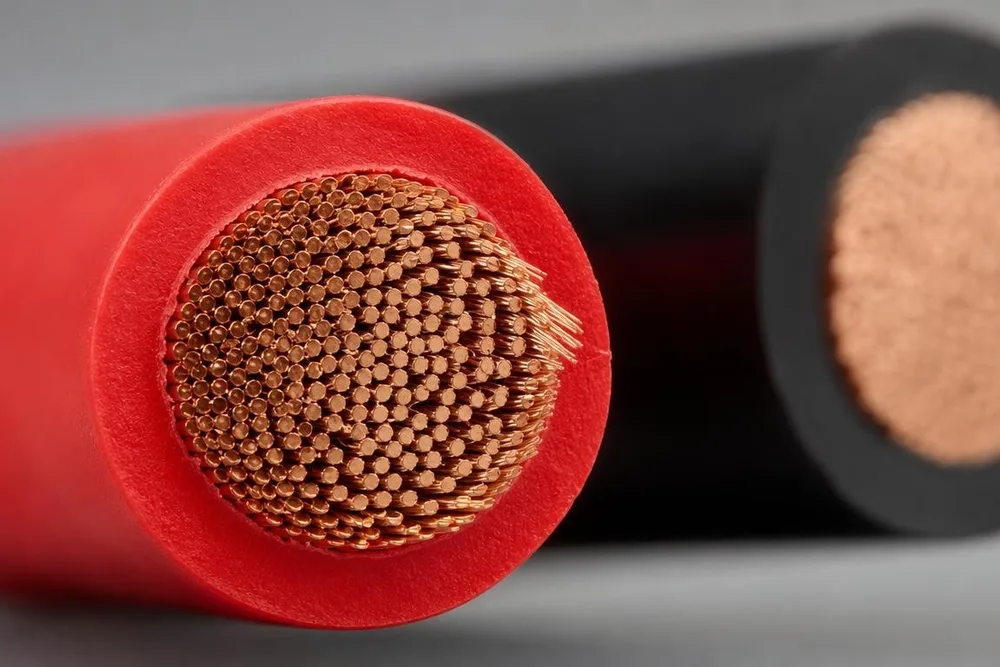

Die Zahl in mm² ist die Fläche des Kupferleiters. Je größer sie ist, desto mehr Strom trägt das Kabel ohne warm zu werden, und desto weniger Spannung geht unterwegs verloren. Welcher Querschnitt zu Ihrem Gerät gehört, steht in dessen Anleitung: Hersteller von Wechselrichtern, Ladereglern und Speichern geben den Mindestquerschnitt für den Batterieanschluss vor. Halten Sie sich daran und runden Sie im Zweifel auf.
- 10 und 16 mm²Laderegler, Ladebooster, Verteiler. Die dünnen Enden des Speichers, oft mit Stiftkabelschuh in eine Schraubklemme.

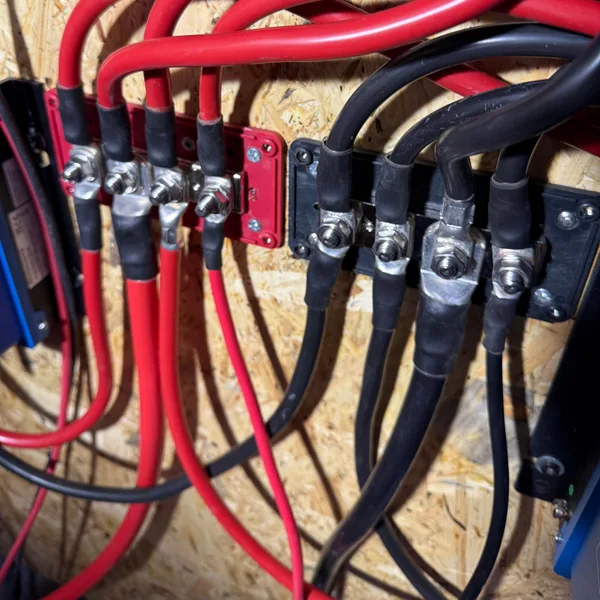

- 25 und 35 mm²Batterie an Batterie, kleine Wechselrichter. Verbindungskabel zwischen Speichermodulen, meist paarweise gleich lang.
- 50 bis 95 mm²Wechselrichter mit hohen Dauerströmen, Sammelschienen. Kurz halten, dann bleibt der Spannungsfall klein.
Zwischen zwei Querschnitten unentschieden? Der größere kostet wenig mehr und verzeiht Längen, die beim Einbau doch anders ausfallen. Wie Länge und Querschnitt zusammenhängen, zeigt der Querschnittsrechner für Batteriekabel.
Was der Konfigurator wissen will
- Querschnitt. Die Reiter über dem Formular wechseln zwischen den sieben Stärken. Ihre Länge und Ihre Kabelschuhe bleiben dabei erhalten, soweit es sie im neuen Querschnitt gibt.
- Länge. Ab 10cm bis 24m, in Zentimeterschritten. Gemessen wird bis zur Bohrungsmitte, am 90°-Rohrkabelschuh bis zur Auflagefläche, bei Stiftkabelschuhen bis zur Spitze.
- Farbe. Rot für Plus, Schwarz für Minus. Beide Adern eines Paares bestellen Sie als zwei Kabel.
- Ein Kabelschuh je Ende. Rohrkabelschuh mit Bohrung M5 bis M12, Stiftkabelschuh für Schraubklemmen, abgewinkelt in 45 oder 90 Grad, oder ein offenes Ende. Bei zwei Rohrkabelschuhen legen Sie zusätzlich fest, wie die Ösen zueinander stehen.
Das Bild über dem Formular baut sich aus Ihren Angaben zusammen. Was Sie dort sehen, wird gefertigt: Zuschnitt, Dornpressung, Schrumpfschlauch mit Innenkleber über jedem Übergang. Die ganze Fertigung Schritt für Schritt steht auf der Kategorieseite Batteriekabel.
Bezahlt bis 11:00 Uhr, unterwegs am selben Werktag
Jedes Kabel entsteht erst nach Ihrer Bestellung. Trotzdem geht es am selben Werktag auf den Weg, wenn die Zahlung bis 11:00 Uhr da ist. Gefertigt wird in Deutschland.
FAQ
Kann ich Batteriekabel auch ohne Kabelschuhe bestellen?
Ja. Wählen Sie an beiden Enden „offen", dann bekommen Sie das Kabel abgelängt als Meterware in ganzen Metern. Sinnvoll, wenn Sie selbst verpressen oder die Endform erst vor Ort feststeht.
Was ist der Unterschied zwischen Rohr- und Stiftkabelschuh?
Der Rohrkabelschuh hat eine Öse und wird mit einer Schraube auf einen Bolzen oder eine Schiene gesetzt. Der Stiftkabelschuh endet in einem runden Stift, der in eine Schraubklemme gesteckt wird, wie sie Laderegler und viele Wechselrichter haben. Beide werden gleich verpresst.
Kann ein Batteriekabel zu dick sein?
Elektrisch nicht, mechanisch schon: Ein 95 mm² passt in keine Klemme für 35 mm², und der Kabelschuh braucht Platz auf dem Bolzen. Prüfen Sie die Anschlussgröße am Gerät und die Bohrung, die dort verlangt wird.
